รายละเอียดสินค้า:
|
| หมายเลขรุ่น: | XY300 | เจาะลึก: | 1100 ม. (NQ) |
|---|---|---|---|
| เส้นผ่าศูนย์กลางการขุดเจาะ: | BQ- กองบัญชาการ | ความยาวท่อเจาะ: | 4.2m |
| การใช้: | ธรณีวิทยาและการสำรวจแร่ | วิธีการเจาะ: | การขุดเจาะโคลน |
| ความเร็วแกนสูงสุด: | 30-1050r / นาที | กำลังเครื่องยนต์: | 48 กิโลวัตต์ที่ 1500 รอบต่อนาที |
| ปั๊มโคลน: | BW250 / BW160 | มุมการเจาะ: | 90-75 |
| แสงสูง: | อุปกรณ์เจาะเพชรหลัก,เครื่องเจาะแกนไฮโดรลิค |
||

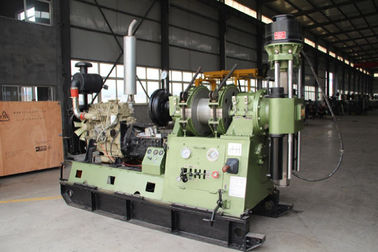

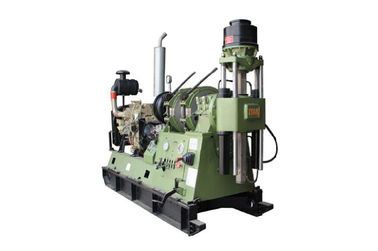

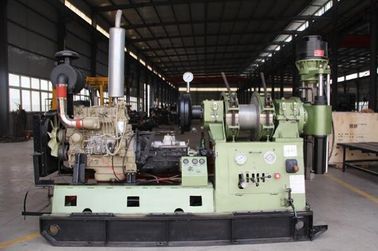

เครื่องเจาะแกนเพชรประสิทธิภาพสูงสำหรับการขุดเจาะแกนธรณีวิทยา / สำรวจแร่ XY-44A
ใบสมัคร
ในฐานะที่เป็นแท่นขุดเจาะแบบแกนหมุนแท่นขุดเจาะแกน XY-44A ใช้บิตเพชรหรือบิตปลายทังสเตนคาร์ไบด์อยู่ในแนวเดียวกับเบรกน้ำมันถูกป้อนด้วยกระบอกสูบคู่ที่เดินทางได้นานกว่ามากน้ำมันถูกส่งไปในสองทิศทางตรงกันข้ามโดยดิสก์แมงมุมไฮดรอลิกที่มีตัวล็อคไฮดรอลิกมีการใช้กันอย่างแพร่หลายในการสำรวจธรณีวิทยาวิศวกรรมการขุดเจาะบ่อน้ำอุทกวิทยาและวิศวกรรมเสาเข็มขั้นพื้นฐาน (การขุดเจาะหลักการขุดเจาะหลุมการขุดเจาะเสาเข็ม)
มีสิ่งหนึ่งที่ควรค่าแก่การสังเกตแท่นขุดเจาะแกนนำเทคโนโลยีใหม่มาใช้เทคโนโลยีนี้สามารถใช้ได้ในหลายรุ่นโดยเฉพาะกับท่อเจาะที่มีเส้นผ่านศูนย์กลางขนาดใหญ่เทคโนโลยีนี้ค่อนข้างมีประสิทธิภาพในการปรับปรุงประสิทธิภาพการขุดเจาะ
ลักษณะเฉพาะ
1. มีเกรดความเร็วมากขึ้น (8 เกรด) ช่วงความเร็วที่เหมาะสมและแรงบิดสูงในขณะที่ความเร็วต่ำสูงสุดแรงบิดสูงถึง 3200 N • m (2358 lbf • ft)แท่นขุดเจาะแกน XY-44A ได้รับการปรับให้เข้ากับการขุดเจาะแกนกลางด้วยน้ำมันทังกัลลอยคาร์ไบด์และน้ำมันเพชรรวมทั้งการสำรวจธรณีวิทยาวิศวกรรมการขุดเจาะบ่ออุทกวิทยาและวิศวกรรมเสาเข็มขั้นพื้นฐาน
2. ด้วยแกนหมุนขนาดใหญ่ ID 93 มม. (3.66 นิ้ว) สว่านจะถูกป้อนด้วยกระบอกสูบไฮดรอลิกคู่ที่มีระยะชักยาวมากถึง 600 มม. (23.62 นิ้ว)ด้วยความสามารถในการปรับตัวทางเทคโนโลยีที่แข็งแกร่งทำให้แท่นขุดเจาะสามารถปรับเปลี่ยนได้ในหลายสนามโดยเฉพาะอย่างยิ่งในการเจาะแกนสว่านที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ (การคว้านส่วนบน) ที่ดึงแกนด้วยเส้นลวดดังนั้นจึงมีประสิทธิภาพมากขึ้นในการปรับปรุงประสิทธิภาพการขุดเจาะโดยมีรูผิดพลาดน้อยลง
3. ด้วยความสามารถในการเจาะที่ทรงพลังสำหรับแท่นเจาะแกนความลึกของการเจาะที่กำหนดไว้สูงถึง 000 ม. (39.37 นิ้ว) พร้อมแกนสว่านเจาะลวด 71 มม. (2.80 นิ้ว)
4. น้ำหนักเบาและความสามารถในการถอดออกได้ดีสามารถถอดชิ้นส่วนออกเป็นสิบส่วนได้อย่างง่ายดายอุปกรณ์ที่ใหญ่ที่สุดคือ 300 กก. (661.5 ปอนด์)สว่านทั้งหมดมีน้ำหนัก 2150 กก. (4741 ปอนด์) สามารถเคลื่อนย้ายได้ง่ายโดยเฉพาะในพื้นที่ภูเขา
5. ยึดด้วยสปริง Belleville และคลายด้วยกระบอกไฮดรอลิกหัวจับไฮดรอลิกถูกนำมาใช้โดยมีขากรรไกรสามตัวอยู่ตรงกลางมีแรงยึดที่แข็งแรงและมั่นคง
6. แท่นขุดเจาะหลักนี้มีเบรคน้ำสำหรับการเจาะรูลึกที่มั่นคงและราบรื่น
7. การจ่ายน้ำมันด้วยปั๊มเกียร์แบบ simplex ทำให้ง่ายต่อการติดตั้งและใช้งานลดการใช้พลังงานและในอุณหภูมิน้ำมันต่ำของระบบไฮดรอลิกแท่นขุดเจาะหลักนั้นแน่นอนในการขุดเจาะที่มั่นคงสามารถใช้ปั๊มน้ำมันแบบใช้มือเพื่อยกเครื่องมือขุดเจาะในรูเมื่อเครื่องยนต์กำลังไม่ทำงาน
8. ด้วยโครงสร้างที่กะทัดรัดและรูปแบบที่เหมาะสมโดยมีส่วนประกอบทั้งหมดที่เปิดเผยและไม่มีการซ้อนทับกันจึงสะดวกในการบำรุงรักษา
9. ด้วยจุดศูนย์ถ่วงต่ำและระยะการเดินทางไกลถึง 460 มม. (18.1 นิ้ว) แท่นขุดเจาะจึงมีความน่าเชื่อถือและมั่นคงในการเจาะความเร็วสูง
10. ง่ายต่อการทำความรู้จักเงื่อนไขในหลุมด้วยเครื่องวัดการสั่นสะเทือนของมดมีด้ามจับในการใช้งานน้อยลงอุปกรณ์สามารถใช้งานได้อย่างน่าเชื่อถือและยืดหยุ่น
11. แท่นขุดเจาะหลักสามารถทำงานได้อย่างมั่นคงและมั่นคงในการเจาะรูลึก
12. การใช้งานด้วยเกียร์เดี่ยวหรือเกียร์คู่ทำให้มีการใช้พลังงานต่ำและน้ำมันในระบบไฮดรอลิกมีอุณหภูมิต่ำ
13. ในกรณีที่ไฟฟ้าดับอาจใช้ปั๊มน้ำมันแบบมือหมุนเพื่อยกเครื่องมือขุดเจาะ
14. สำหรับโครงสร้างของมันแท่นขุดเจาะหลักนี้มีขนาดกะทัดรัดและเหมาะสม
15. ง่ายต่อการควบคุมสภาพรูด้วยเครื่องมือป้องกันการสั่นสะเทือนที่มีอายุการใช้งานยาวนาน
1. เจาะความจุ
(1) การเจาะแกน
| พันธุ์สว่าน | ประเภทก้านสว่าน | เจาะลึก | |
| กบเข้าและออก | Ф43× 6 มม. (Ф1.69× 0.24 นิ้ว) | 1400 ม. (4592 ฟุต) | |
| สว่านก้านผลิตในประเทศจีน | Ф54× 6 มม. (Ф2.13× 0.24 นิ้ว) | 1,000 ม. (3280 ฟุต) | |
| Ф67× 6 มม. (Ф2.64× 0.24 นิ้ว) | 830 ม. (2722 ฟุต) | ||
| ด้านในหนาขึ้น | Ф50× 5.5 มม. (Ф1.97× 0.22 นิ้ว) | 1300 ม. (4264 ฟุต) | |
| Ф60× 6 มม. (Ф2.36× 0.24 นิ้ว) | 950 ม. (3116 ฟุต) | ||
| การแยกแกนด้วย Wire Line | Ф55.5× 4.73 มม. (Ф2.19× 0.19 นิ้ว) | 1400 ม. (4592 ฟุต) | |
| Ф71× 5 มม. (Ф2.80× 0.20 นิ้ว) | 1,000 ม. (3280 ฟุต) | ||
| Ф89× 5 มม. (Ф3.50× 0.20 นิ้ว) | 800 ม. (2624 ฟุต) | ||
| DCDMA (ดอกสว่านแกนเพชร Manufacturer Association) ทำ Drill Rod |
ด้านในหนาขึ้น | BW | 1250 ม. (4100 ฟุต) |
| NW | 1,000 ม. (3280 ฟุต) | ||
| ฮ | 660 ม. (2165 ฟุต) | ||
| การแยกแกนด้วย Wire Line | BQ | 1400 ม. (4592 ฟุต) | |
| NQ | 1100 ม. (3608 ฟุต) | ||
| กองบัญชาการ | 750 ม. (2460 ฟุต) | ||
(2) การขุดเจาะ Hydrogeology Well
| ประเภทก้านสว่าน | เจาะรู Dia | เจาะลึก |
| 60 มม. (2.36 นิ้ว) (ด้านนอกหนา) | 200 มม. (7.87 นิ้ว) | 800 ม. (2624 ฟุต) |
| 73 มม. (2.87 นิ้ว) (ด้านนอกหนา) | 350 มม. (13.78 นิ้ว) | 500 ม. (1640 ฟุต) |
| 89 มม. (3.5 นิ้ว) (ด้านนอกหนา) | 500 มม. (19.69 นิ้ว) | 300 ม. (984 ฟุต) |
(3) การเจาะเสาเข็มฐานราก
เส้นผ่านศูนย์กลางของรูเจาะด้วยก้านดอกสว่านด้านนอกหนา 89 มม. (3.50 นิ้ว)
การก่อตัวหลวม: 1,000 มม. (39.37 นิ้ว)
โครงสร้างแข็ง: 600 มม. (23.62 นิ้ว)
เจาะลึก: 100 ม. (328 ฟุต)
2. Drilling Angel: 0 ° ﹣360 °
3. เครื่องยนต์กำลัง
Electromotor Y225S-4 37KW (49.62HP) 1480 รอบ / นาที
เครื่องยนต์ดีเซล Deutz F6L 912 82KW (110HP) 1500 รอบ / นาที
4. โรเตเตอร์
ประเภท: ให้อาหารด้วยถังน้ำมันคู่แรงดันไฮดรอลิกหมุนโดยกลไก
Spindle ID: 93 มม. (3.66 นิ้ว)
ความเร็วของแกนหมุน:
| Speed of Power eng.(รอบ / นาที) | 1480 (สำหรับการเจาะแกน) |
| ความเร็วต่ำเป็นบวก (รอบ / นาที) | 83, 152, 217, 316 |
| ความเร็วสูงบวก (รอบ / นาที) | 254, 468, 667, 970 |
| ความเร็วเชิงลบ (รอบ / นาที) | 67, 206 |
สูงสุดแรงบิดของแกนหมุน: 3.2 KN · m (2358 lbf · ft)
จังหวะแกน: 600 มม. (23.62 นิ้ว)
สูงสุดแรงยกของแกนหมุน: 120 KN (26976 lbf)
สูงสุดแรงขับของแกนหมุน: 90 KN (20232 lbf)
5. รอกของแท่นขุดเจาะแกน
สร้างเกียร์ดาวเคราะห์
เส้นลวดสลิง: 17.5 มม. (0.69 นิ้ว) หรือ 18.5 มม. (0.73 นิ้ว)
ความจุดรัมสำหรับเชือก (170 กก. / ตร.มม. เทียบเท่า 241839 ปอนด์ / นิ้ว 2):
(เชือกลวดเหล็ก 17.5 มม.) 110 ม. (360.8 ฟุต)
(เชือกลวดเหล็ก 18.5 มม.) 90 ม. (295.2 ฟุต)
แม็กซ์แรงยก (เชือกเดี่ยว): 45 KN (10116 lbf)
ความเร็วในการยกของลวดสลิง
กำลังไฟฟ้าความเร็ว 1,000r / นาที 0.47, 0.86, 1.22, 1.78 ม. / วินาที (1.54, 2.82, 4.00, 5.84 ฟุต / วินาที)
กำลังไฟฟ้าความเร็ว 1500r / นาที 0.70;1.29;1.84;2.68 ม. / วินาที (2.30, 4.23, 5.90, 8.79 ฟุต / วินาที)
กำลังไฟฟ้าความเร็ว 1700r / นาที 0.805, 1.485, 2.12, 3.08 ม. / วินาที (2.64, 4.87, 6.95, 10.10 ฟุต / วินาที)
6. คลัตช์
รูปแบบ: คลัตช์แรงเสียดทานชิปเดี่ยวแบบแห้ง
7. กระปุกเกียร์
รูปแบบ: กระปุกเกียร์เลื่อน (4 ความเร็วเป็นบวกและ 1 เป็นค่าลบ)
8. ปั้มน้ำมัน
รูปแบบ: ปั๊มเกียร์เดี่ยว
การกำจัด: 32 + 12 ลิตร / นาที (8.5 + 3.2 US แกลลอน / นาที)
แรงดันใช้งาน: 0—8 MPa (0-1160 psi)
สูงสุดความดัน: 12 MPa (1740 psi)
9. Water Brake ของแกนสว่าน
ความเร็วในการทำงาน (รอบ / นาที): 700—800
ความเร็วในการชดเชยเชือกเดี่ยว: 3—8 ม. / วินาที (9.84-26.2 ฟุต / วินาที)
โหลดชดเชยเชือกเดี่ยว: 45 KN (10116 lbf)
10. เจาะกรอบ
แบบฟอร์มรางเลื่อน (พร้อมฐานเลื่อน)
เจาะจังหวะถอยหลัง: 460 มม. (18.11 นิ้ว)
11. ขนาด (L × W × H): 3030 × 1100 × 1890 มม. (119.3 × 43.3 × 74.4 นิ้ว)
12. น้ำหนักของสว่าน (ไม่รวมหน่วยกำลัง): ประมาณ 2150 กก. (4741 ปอนด์)
13. สูงสุดน้ำหนักของอุปกรณ์ที่ปล่อยได้: 300 กก. (662 ปอนด์)
