รายละเอียดสินค้า:
|
หมายเลขรุ่น: | แกนบาร์เรล BQ หัว | พิมพ์: | กระบอกแกนคู่ |
---|---|---|---|
มาตรฐาน: | AQ BQ NQ กองบัญชาการ PQ | ชื่อผลิตภัณฑ์: | การประกอบกระบอกแกน |
แอปพลิเคชัน: | การขุดเจาะแกนลวด | สี: | สีดำ |
บรรจุุภัณฑ์: | แพ็คเกจกล่องไม้ | ชุด: | สายไฟ DCDMA ซีรีส์ Q |
น้ำหนัก: | 13.70กก. | Diamters: | BC NC HC PC BC3 NC3 HC3 PC3 T Series |
ความยาว: | 1.5m, 3m | ||
แสงสูง: | เครื่องมือเจาะแกนเพชรประกอบบาร์เรล,เครื่องมือขุดเจาะแกนเพชร bq,ประกอบเพชรเจาะแกนเพชร bq |
BQ ไดมอนด์ Core Barrel Assembly ภายในและภายนอก Tube และ Overshot ในระบบ Wireline
>> บทนำ

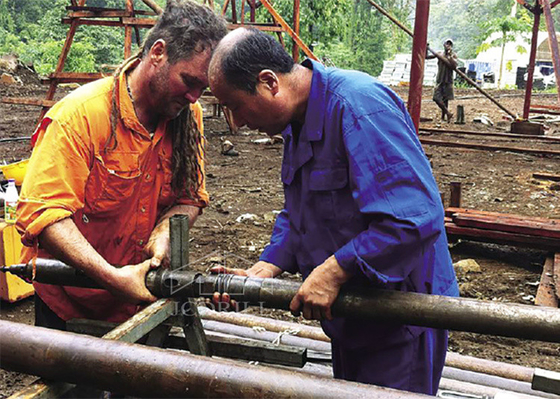

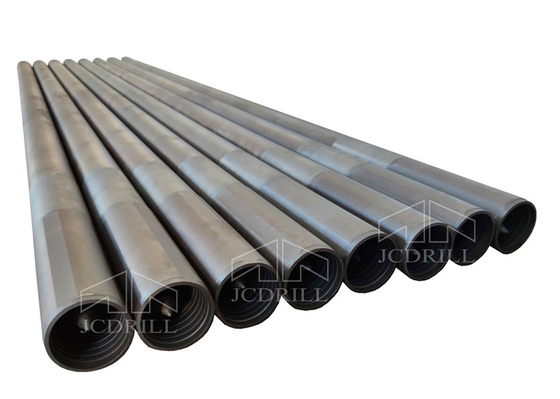

ระบบคว้านแบบมีสายประกอบด้วยชุดประกอบแกนบาร์เรลและชุดประกอบแบบโอเวอร์ช็อต ชุดประกอบกระบอกแกนประกอบด้วยกลุ่มท่อในและกลุ่มท่อนอก ท่อด้านในและด้านนอกมีความยาวมาตรฐาน 1.5 เมตร และ 3 เมตร

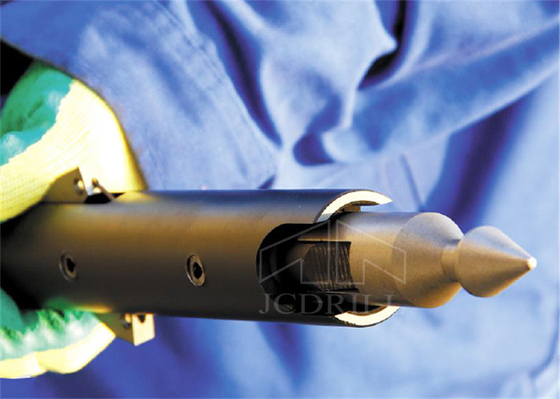

ชุดประกอบส่วนหัวประกอบด้วย: กลไกการสลักและหมุนหอกเพื่อให้ใส่และดึงชุดประกอบยางใน ชุดตลับลูกปืนเพื่อให้ยางในอยู่กับที่และหลีกเลี่ยงความเสียหายของตัวอย่างขณะเจาะ ข้อบ่งชี้การทำงานของแรงดันของไหล และวาล์วควบคุมของเหลว
ส่วนประกอบส่วนหัวทั้งหมดมีส่วนประกอบวาล์วปิดซึ่งให้สัญญาณแรงดันของเหลวแก่ผู้ปฏิบัติงานสว่านเมื่อส่วนประกอบวาล์วถูกบีบอัด ซึ่งบ่งชี้ว่ายางในเต็มหรือถูกบล็อก
ส่วนประกอบแกนหลักประกอบด้วยกลุ่มท่อในและกลุ่มท่อนอก กลุ่มท่อในประกอบด้วย:ชุดประกอบหัว, ยางใน, ตัวยกแกน, ตัวยกแกน, แหวนหยุด
กลุ่มยางในจะรวบรวมตัวอย่างแกนกลางระหว่างกระบวนการเจาะและไม่ขึ้นกับกลุ่มท่อนอกกลุ่มท่อนอกประกอบด้วยส่วนประกอบที่เหลือของกระบอกสูบหลัก:
ข้อต่อล็อค, ข้อต่ออะแดปเตอร์, ท่อด้านนอก
กลุ่มท่อด้านนอกจะยังคงอยู่ที่ด้านล่างของรูเสมอ และเป็นที่ตั้งของกลุ่มยางในในระหว่างกระบวนการเจาะ
พื้นผิวท่อคู่ | ||||
ขนาด (เจาะสำรวจพื้นผิว) | ระบบเมตริก (มม.) | ระบบอิมพีเรียล (ใน) | ||
เส้นผ่านศูนย์กลางรู | เส้นผ่าศูนย์กลางแกน | เส้นผ่านศูนย์กลางรู | เส้นผ่าศูนย์กลางแกน | |
BQ | 60 | 36.4 | 2.36 | 1.43 |
NQ | 75.7 | 47.6 | 2.98 | 1.88 |
HQ | 96.1 | 63.5 | 3.78 | 2.5 |
PQ | 122.7 | 85 | 4.83 | 3.34 |
พื้นผิวท่อสามชั้น | ||||
NQ3 | 75.7 | 45 | 2.98 | 1.78 |
HQ3 | 96.1 | 61.1 | 3.78 | 2.41 |
PQ3 | 122.7 | 83 | 4.83 | 3.27 |

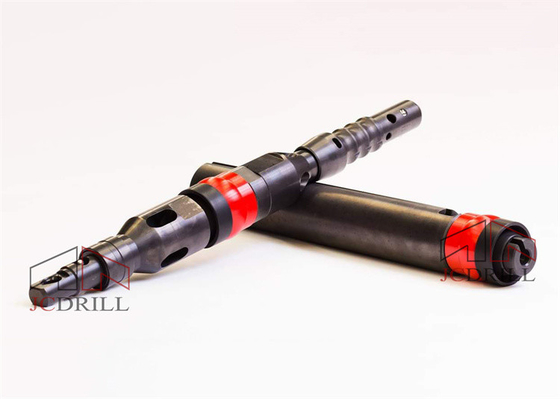

>> แผนผังโครงสร้าง BQ Head Assembly
รหัส# | สิ่งของ | คำอธิบาย | หน่วย | น้ำหนัก (กิโลกรัม) |
1-25 | หัวหน้าสภา | BQ-TKZC | ชุด | 5.06 |
1 | หัวหอก | BQ-TK-LMT | พีซี | 0.20 |
2 | สปริง Detent | BQ-TK-DWTH | กลุ่ม | 0.01 |
3 | เข็มหมุด | BQ-TK-DWX | กลุ่ม | 0.02 |
4 | ฐานจุดหัวหอก | BQ-TK-MTZ | พีซี | 0.45 |
5 | ตัวล็อคบานพับ | BQ-TK-HSG | พีซี | 0.9 |
6 | สปริงพิน | TXX-11*26 | พีซี | 0.01 |
7 | สปริงพิน(2) | TXX-10*42 | พีซี | 0.02 |
8 | สลักสปริง | BQ-TK-ZH | พีซี | 0.01 |
9 | สลัก(2) | BQ-TK-TKB | พีซี | 0.16 |
10 | สปริงพิน | TXX-10*32 | พีซี | 0.01 |
11 | สปริงพิน | TXX-6*35 | คู่ | 0.01 |
12 | ฐานสลัก | BQ-TK-TKZ | พีซี | 0.03 |
13 | ตัวสลักด้านบน | BQ-TK-TKJ | พีซี | 0.6 |
14 | ไหล่ลง | BQ-TK-XGH | พีซี | 0.07 |
15 | ตัวสลักล่าง | BQ-TK-XGJT | พีซี | 0.5 |
16 | น็อตล็อคสโตเวอร์ | BQ-TK-TJLM | พีซี | 0.05 |
17 | แกนหมุน | BQ-TK-ZZ | กลุ่ม | 0.6 |
18A | วาล์วปิดแบบแข็ง | BQ-TK-FP | พีซี | 0.02 |
18B | วาล์วเปิด-ปิดแบบนิ่ม | BQ-TK-FP-H | พีซี | 0.02 |
19 | ปรับเครื่องซักผ้า(2) | BQ-TK-JGD | พีซี | 0.1 |
20 | แบริ่ง(2) | ZC-51203 | พีซี | 0.1 |
21 | บูชแกนหมุน | BQ-TK-ZCZ | พีซี | 0.45 |
22 | สปริงอัด | BQ-TK-ZZTH | ชิ้น | 0.01 |
23 | เครื่องซักผ้า | BQ-TK-DP | พีซี | 0.01 |
24 | น็อตล็อคตัวเอง | ZSLM-M16 | ชิ้น | 0.01 |
25 | ฝาท่อด้านใน | BQ-TK-NGJTZC | พีซี | 0.78 |
25A | ฝาท่อด้านใน | BQ-TK-NGJTZC | พีซี | 0.7 |
25B | ข้อต่อจารบี | ZYZ-M6*1 | พีซี | 0.01 |
25C | ลูกบอล | GQ-22 | พีซี | 0.04 |
25D | ตรวจสอบร่างกายวาล์ว | BQ-TK-FYG | พีซี | 0.04 |
