รายละเอียดสินค้า:
|
| ประเภท: | แท่นขุดเจาะแกน | Dill ความลึกความจุ: | 1500M (BQ) |
|---|---|---|---|
| เส้นผ่าศูนย์กลางรู: | BQ, NQ, HQ, PQ | มุมเจาะ: | 45 ° -90 ° |
| แรงบิดสูงสุดในการหมุน: | 4650N.m | ใบสมัคร: | การขุด |
| เครื่องยนต์: | Cummins 6CTA8.3-C195 | ดึงกลับมาความจุ: | 30kN |
| น้ำหนักรวม: | 10000kg | กำลังเครื่องยนต์: | 145kw |
| ขนาด: | 6250 × 2220 × 2730 มม | ||
| แสงสูง: | เครื่องขุดเจาะหลัก,อุปกรณ์ขุดเจาะเพชร |
||

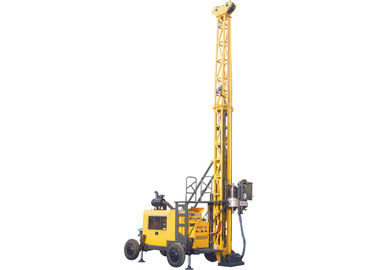

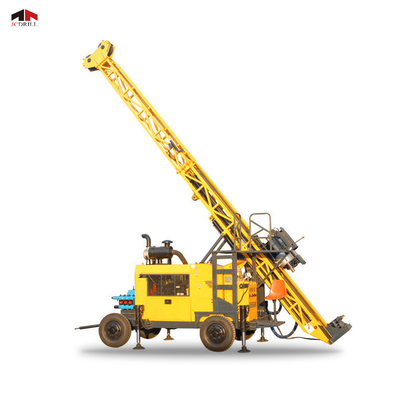

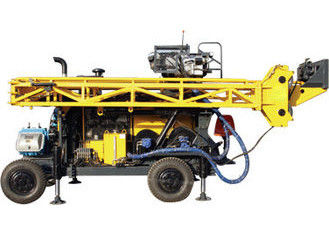

แท่นขุดเจาะแบบพกพา JCD1500 แท่นขุดเจาะแกนเพชรไฮดรอลิกเต็มรูปแบบพร้อมความสามารถในการเจาะ BQ 1500m
แอปพลิเคชัน
เครื่องเจาะแกนไฮดรอลิกรุ่นใหม่ของ JCD1500 มีความก้าวหน้าเป็นแท่นเจาะไฮดรอลิกทั่วไปบนรถพ่วงล้อโดยใช้เทคนิคอ้างอิงของอุปกรณ์ชนิดเดียวกันในและต่างประเทศแท่นขุดเจาะมีการออกแบบที่เหมาะสมและประสิทธิภาพที่เหนือกว่าใช้งานง่ายและบำรุงรักษา
JCD1500 แท่นขุดเจาะไฮดรอลิกบนรถพ่วงล้อส่วนใหญ่จะใช้สำหรับการเจาะรูแบบเอียงและตรงสามารถใช้สำหรับการสำรวจและสำรวจธรณีวิทยาโลหะวิทยาถ่านหินอุตสาหกรรมนิวเคลียร์อุทกวิทยาและในสาขาอุตสาหกรรมอื่น ๆเป็นแท่นขุดเจาะหลักโดยใช้ดอกสว่านปลายเพชรและคาร์ไบด์เป็นหลักการใช้งานที่เหมาะสมและการบำรุงรักษาที่เหมาะสมสามารถรับประกันการใช้งานและประสิทธิภาพที่ดีที่สุดพร้อมความพร้อมใช้งานและอายุการใช้งานที่ยาวนานดังนั้นลูกค้าทุกคนควรปฏิบัติตามคู่มือการใช้งานและการบำรุงรักษาอย่างเคร่งครัดความสูญเสียทั้งหมดเช่นความเสียหายของอุปกรณ์และการบาดเจ็บและอื่น ๆ จากสาเหตุต่อไปนี้ลูกค้าควรรับผิดชอบต่อการกระทำของตนเอง
·แอปพลิเคชันใด ๆ นอกเหนือจากที่อธิบายไว้ในคู่มือนี้
·การเปลี่ยนแปลงอุปกรณ์ใด ๆ โดยสันนิษฐานด้วยตัวเอง
·การใช้งานหรือการปฏิบัติงานใด ๆ ที่ขัดต่อคำแนะนำและข้อบังคับด้านความปลอดภัยและ / หรือการใช้งานใด ๆ ที่ไม่เป็นไปตามข้อกำหนดของคู่มือ
·การบำรุงรักษาเครื่องโดยรวมและส่วนประกอบแต่ละชิ้นเป็นไปตามข้อกำหนด
ลักษณะเฉพาะ
แท่นขุดเจาะใช้ระบบขับเคลื่อนไฮดรอลิกเต็มรูปแบบยางเทรลดังนั้นจึงเป็นแท่นขุดเจาะไฮดรอลิกทั่วไปสำหรับรถพ่วงล้อหัวสว่านขับเคลื่อนด้วยมอเตอร์แบบแปรผันพร้อมฟังก์ชั่นการเปลี่ยนเกียร์แบบกลไกสองสปีดการเปลี่ยนความเร็วแบบไม่มีขั้นบันไดด้วยโครงสร้างขั้นสูงและเรียบง่ายหัวเจาะถูกป้อนและขับเคลื่อนด้วยระบบเชื่อมต่อแกนกลวงและถังน้ำมันด้วยโซ่ระบบมีฟังก์ชั่นถ้าแท่งลูกสูบของกระบอกสูบน้ำมันเคลื่อนที่ไปหนึ่งระยะทางหัวเจาะจะเคลื่อนที่ได้ไกลขึ้นเป็นสองเท่าเสาสามารถปรับได้ในช่วงมุม 0 ถึง 90 องศาสำหรับรูเจาะที่มีจุดศูนย์ถ่วงต่ำและเสถียรภาพที่ดีของหน่วยโดยรวมแท่นขุดเจาะช่วยให้ผู้ปฏิบัติงานมีมุมมองที่ดีและสภาพการทำงานที่กว้างและสะดวกสบายแท่นขุดเจาะดูสวยงามในโครงสร้างโดยรวมและแสดงให้เห็นถึงความคิดในการออกแบบของผู้คน
(1) ประสิทธิภาพที่เชื่อถือได้
ตามแนวทางในการจัดซื้ออุปกรณ์เสริมที่สำคัญในระดับสากลเครื่องยนต์ดีเซลปั๊มไฮดรอลิกวาล์วหลักมอเตอร์ตัวลดตีนตะขาบและชิ้นส่วนอะไหล่ไฮดรอลิกที่สำคัญล้วนเป็นผลิตภัณฑ์แบรนด์ดังที่นำมาใช้ทั้งในและต่างประเทศ
(2) แท่นเจาะไฮดรอลิกประสิทธิภาพสูงบนรถพ่วงล้อ
ด้วยแรงบิดขนาดใหญ่การจัดสรรหน่วยกำลังสูงและด้วยการออกแบบโครงสร้างที่เหมาะสมและวิธีการใช้งานขั้นสูงและความยาวของก้านเจาะ 6 เมตร (19.7 ฟุต) ทั้งหมดนี้รับประกันการทำงานและประสิทธิภาพการทำงานที่สูงของแท่นขุดเจาะ
(3) การคุ้มครองสิ่งแวดล้อม
ด้วยการปล่อยมลพิษของเครื่องยนต์ดีเซลที่ลดลงการออกแบบลดเสียงรบกวนแบบมืออาชีพแท่นขุดเจาะจึงเหมาะอย่างยิ่งสำหรับการใช้งานและประสิทธิภาพในเมือง
(4) แท่นขุดเจาะไฮดรอลิกประหยัดพลังงานบนรถพ่วงล้อ
การใช้เทคนิคการควบคุมความไวต่อโหลดขั้นสูงแท่นขุดเจาะช่วยลดการใช้พลังงานและการสร้างความร้อนให้อยู่ในระดับต่ำสุดด้วยโครงร่างที่สง่างามโครงสร้างที่กะทัดรัดประสิทธิภาพที่เชื่อถือได้และการใช้งานได้อย่างง่ายดายจึงเป็นอุปกรณ์สำคัญที่จะต้องเลือกในแท่นขุดเจาะแกนไฮดรอลิกเต็มรูปแบบของตลาดในประเทศ
ข้อมูลจำเพาะ
ตัวเลขในตารางเหล่านี้ได้รับการคำนวณจากประสบการณ์ภาคสนามและอาจคาดหวังได้อย่างสมเหตุสมผลความสามารถในการขุดเจาะจริงจะขึ้นอยู่กับเครื่องมือและเงื่อนไขเทคนิคการขุดเจาะและอุปกรณ์ที่ใช้
| เครื่องยนต์ดีเซล | รุ่น | Cummins 6CTA8.3-C195 (เทอร์โบชาร์จและระบายความร้อนด้วยน้ำ) |
| การกำจัด | 8.3L (2.19 แกลลอนอเมริกา) | |
| อำนาจ | 145kW (195 แรงม้า) | |
| RPM ที่ได้รับการจัดอันดับ (การตั้งค่าจากโรงงาน) | 2200 รอบต่อนาที | |
| ความสามารถในการเจาะ | BQ | 1,500 ม. (4920 ฟุต) |
| NQ | 1300 ม. (4264 ฟุต) | |
| กองบัญชาการ | 1,000 ม. (3280 ฟุต) | |
| PQ | 680 ม. (2230 ฟุต) | |
| หัวเจาะ | มอเตอร์หมุน | มอเตอร์ไฮดรอลิกคู่เครื่องปรับเปลี่ยนได้และพลิกกลับได้: SAUER-DANFOSS |
| รอบต่อนาที | สองกะ / เปลี่ยนขั้นตอน 0-1145 รอบต่อนาที | |
| อัตราส่วน | 1 8.776: 1 2 2.716: 1 | |
| ที่เปิดหัว | ทางเลื่อนด้านข้างพร้อมไดรฟ์ไฮดรอลิก | |
| หัวจับไฮดรอลิก (PQ) | เปิดด้วยระบบไฮดรอลิก, การหนีบสปริงแผ่นดิสก์, ชนิดปิดตามปกติความสามารถในการยึดตามแนวแกนที่ 222400 N | |
| สูงสุดแรงบิด | 4650 N · m (3427 lbf · ft) | |
| ถือเส้นผ่านศูนย์กลาง | 121 มม. (4.76 นิ้ว) | |
| สูงสุดความสามารถในการยกของ Spindle | 150 kN (33720 ปอนด์) | |
| สูงสุดพลังการให้อาหาร | 75 กิโลนิวตัน (16860 ปอนด์) | |
| แพ็คเกจปั๊มหลัก | Axial Piston variable displacement ปั๊ม Triplex สำหรับการขับเคลื่อนของการหมุนของหัวเจาะ, รอกหลัก, ปั๊มโคลนและเครื่องกว้าน | เครื่องชง: DANFOSS ปั๊มที่ 1: 150LPM ที่ 28.5MPa ปั๊มที่ 2: 120LPM ที่ 25MPa ปั๊มที่ 3: 102 LPM ที่ 25MPa |
| ถังไฮดรอลิก | ความจุ | 420 ลิตร (111 แกลลอนอเมริกา) |
| ความเร็วในการยก (สายเดี่ยว) | 38-70m / นาที (กลองเปล่า) | |
| ความจุของหลัก | แรงยก (สายเดี่ยว) | 77kN (17310 ปอนด์) |
| รอก | เส้นผ่านศูนย์กลางลวดเหล็ก | 18 มม. (0.71 นิ้ว) |
| ความยาวลวดเหล็ก | 50 ม. (164 ฟุต) | |
| ความเร็วในการยก (สายเดี่ยว) | 164m / นาที (กลองเปล่า) | |
| ความจุของสายไฟ | แรงยก (สายเดี่ยว) | 12 kN (2698 lbf) (ถังซักเปล่า) |
| รอก | เส้นผ่านศูนย์กลางลวดเหล็ก | 6 มม. (0.24 นิ้ว) |
| ความยาวลวดเหล็ก | 1,500 ม. (4920 ฟุต) | |
| ความสูงของเสา | 11 ม. (36 ฟุต) | |
| เสาปรับมุม | 0 ° -90 ° | |
| มุมเจาะ | 45 ° -90 ° | |
| เสา | การให้อาหารโรคหลอดเลือดสมอง | 3800 มม. (150 นิ้ว) |
| Slippage Stroke | 1500 มม. (59 นิ้ว) | |
| ดึงฟีด | 15000 กก. (33075 ปอนด์) | |
| ฟีดแรงขับ | 7500 กก. (16538 ปอนด์) | |
| ดึงก้าน | 3m หรือ 6m (9.84feet หรือ 19.68feet) | |
| ที่หนีบเท้าปั๊มโคลน | ประเภท | ลูกสูบปั๊ม Triplex Plunger |
| รุ่น | BW250 | |
| โรคหลอดเลือดสมอง | 100 มม. (3.9 นิ้ว) | |
| ปริมาณเอาต์พุต | 250,145, 90, 52 ลิตร / นาที (66, 38, 24, 14 แกลลอนอเมริกา / นาที) | |
| ปล่อยแรงดัน | 2.5, 4.5, 6.0, 6.0 Mpa (363, 653, 870, 870 psi) | |
| ขอบเขตการหนีบ | 55.5-117.5 มม. (2.19-4.63 นิ้ว) ทะลุรูФ154มม. (6.06 นิ้ว) | |
| อื่น ๆ | น้ำหนัก | 10,000 กิโลกรัม (22050 ปอนด์) |
| ขนาดการทำงาน (L × W × H) | 5652 × 2130 × 10200 มม. (222.5 × 83.9 × 401.6 นิ้ว) | |
| ขนาดการขนส่ง (L × W × H) | 5970 × 2130 × 2730 มม. (235 × 83.9 × 107.5 นิ้ว) | |
| วิธีการขนส่ง | ประเภทยาง |
กรณีลูกค้า
บริการ
ในระบบบริการหลังการขายของเราเราสร้างระบบควบคุมที่สมบูรณ์แบบอย่างเคร่งครัดตาม ISO-9000 ซีรีส์ในระบบนี้วันที่เทคโนโลยีและวิธีการแก้ปัญหาและมาตรการป้องกันจะถูกจัดเตรียมไว้ในโครงการบำรุงรักษาใด ๆ อะไหล่ทั้งหมดจะถูกนำมาใช้ใหม่ ผลิตภัณฑ์ OEM พร้อมคำแนะนำในการติดตั้งรายการบรรจุภัณฑ์คำแนะนำของผู้ผลิตคุณสมบัติและใบรับรองการรับประกัน
เราให้บริการ "อุปกรณ์หนึ่งชิ้นและเคสเดียวบริการไม่รู้จบกล่าวคือบริการหลังการขายเริ่มตั้งแต่การยืนยันคำสั่งซื้อจนถึงอายุการใช้งานของอุปกรณ์
