| ชื่อแบรนด์: | JCDRILLS |
| เลขรุ่น: | 12Inch |
| MOQ: | 1 ชิ้น |
| ราคา: | Negotation |
| เงื่อนไขการจ่ายเงิน: | T / T, L / C, D / P, Western Union, MoneyGram |
| ความสามารถในการจําหน่าย: | 2000pcs / ปี |

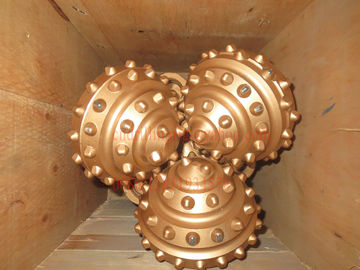

Diamond Anti Abrasive Layer Tricone ดอกสว่าน, Elastomer ปิดผนึก TCI Hard Rock Drill Bits
บทนำ
โครงสร้างของ Tricone bits
Steel Tooth Tricone Bit และ TCI tricone bits
1- โครงสร้างแบริ่ง
บิตแบริ่งมีสามชนิด: แบริ่งกลิ้ง, แบริ่งเลื่อน, วงแหวนลูกปืนเลื่อนแบริ่งเลื่อนแบบวงแหวนส่วนใหญ่สำหรับผู้ผลิตในต่างประเทศของผลิตภัณฑ์ที่มี TCI tricone bit โดยส่วนใหญ่จะมีเพียงตลับลูกปืนกลิ้งและตลับลูกปืนแบบเลื่อน
2- โครงสร้างการตัดกรวยและฟัน
กรวยเป็นกรวยแบ่งเป็นกรวยเดี่ยวและกรวยสองกรวยเดี่ยวประกอบด้วยกรวยหลักและส่วนประกอบด้านหลังกรวยเดียวที่ด้านล่างของบ่อน้ำสำหรับการเคลื่อนที่แบบกลิ้งที่บริสุทธิ์เหมาะสำหรับการเจาะแบบแข็งกรวยที่ซับซ้อนประกอบด้วยกรวยหลักกรวยด้านข้างและกรวยด้านหลังประกอบด้วยสามส่วนกรวยที่ด้านล่างของงานดีนอกเหนือจากการกลิ้งยังผลิตบานเลื่อนเหมาะสำหรับการเจาะชั้นที่อ่อนนุ่ม
เฟืองโลหะผสมแข็งมี 10 แบบเช่นทรงกลมทรงกรวยรูปลิ่มช้อนรูปช้อนรูปกรวยบนช้อนรูปทรงแบนรูปลิ่มรูปกรวยรูปแบบ lithology ที่แตกต่างกันกลไกการทำลายหินของรูปร่างฟันบิตแตกต่างกัน แตกต่างกันประเภทของการเจาะมักจะไม่ใช่ฟัน
รูปร่างของฟันเหล็กเป็นรูปลิ่มเพื่อเสริมความแข็งแกร่งให้กับเกจเจาะฟันซี่นอกมักจะออกแบบเป็น "T", "L", "II";เพื่อที่จะเอาชนะดอกสว่านเป็นเรื่องง่ายที่จะสวมใส่ในข้อบกพร่องของชั้นหักต้องเชื่อมวัสดุที่ทนต่อการสึกหรอบนหน้าฟันและกรวยด้านหลัง
รูปร่างฟันขนาดจำนวนความยาวขึ้นอยู่กับความแข็งของการก่อตัวการก่อตัวมีขนาดใหญ่ฟันแหลมคมน้อยในทางตรงกันข้ามการสร้างฟันที่ยากขึ้นมีขนาดเล็กลงสั้นจำนวนมากขึ้น
3- ระบบชดเชยแรงดันน้ำมัน
อุปกรณ์ประกอบด้วยแหวนแบริ่งถุงน้ำมันถ้วยป้องกันต่อมปลั๊กเมื่อชิ้นส่วนแหวนบทบาทของมันคือความแตกต่างของความดันในห้องแบริ่งระหว่างภายในและภายนอกสมดุลของ TCI Tricone bit เพื่อให้แหวนปิดผนึกแบริ่งในความแตกต่างของความดันเล็กน้อยทำงานเป็นเวลานานป้องกันไม่ให้ของเหลวเจาะเข้าไปในช่องแบริ่งและหลีกเลี่ยงการรั่วไหลของสารหล่อลื่น จาระบีและจัดเก็บจาระบีให้เพียงพอในช่องแบริ่งเพิ่มอย่างต่อเนื่องบิตอยู่ในสถานะปิดผนึกและสภาพการหล่อลื่นที่ดี
หัวฉีด 4 บิต
เพื่อที่จะแก้ปัญหาได้อย่างทันท่วงทีต้องรีบจากด้านล่างของการปักชำเพื่อรักษาความสะอาดด้านล่างแม้จะใช้เจ็ทความเร็วสูงเพื่อบดขยี้หินและวัตถุประสงค์ผู้คนออกแบบและติดตั้งหัวฉีด
หัวฉีดทำจากโลหะผสมแข็งหัวฉีดที่ใช้กันทั่วไปมีสามรุ่นหลักคือประเภทมาตรฐานประเภทฝาปิดและหัวฉีดขนาดเล็กยาวอีกประเภทหนึ่งคือหัวฉีดพัลซิ่งหัวฉีดเฉียงหัวฉีดขยายเป็นต้น
การประยุกต์ใช้ tricone bits
ชุด TCI bits:
1. การก่อตัวอ่อน TCI tricone bits:
TCI tricone bits การก่อตัวอ่อนใช้ในการเจาะกำลังอัดต่ำการก่อตัวที่นุ่มนวลมากบิตนี้ขยายให้ใหญ่ที่สุดเพื่อใช้ทั้งเม็ดมีดทังสเตนคาร์ไบด์ทรงกรวยและสิ่วที่มีเส้นผ่านศูนย์กลางขนาดใหญ่และการฉายภาพสูงการออกแบบโครงสร้างการตัดนี้รวมกับการชดเชยรูปกรวยสูงสุดส่งผลให้มีอัตราการเจาะบิตสูงช่วงลึกของแถวมีดคัตเตอร์ป้องกันไม่ให้มีการประกันตัวในรูปแบบเหนียว
2. TCI tricone บิตการก่อตัวปานกลาง:
บิต TCI tricone รูปแบบปานกลางมีเม็ดมีดทังสเตนคาร์ไบด์สิ่วที่ดุดันที่แถวส้นเท้าและแถวด้านในการออกแบบนี้ให้อัตราการเจาะที่รวดเร็วและเพิ่มความทนทานของโครงสร้างการตัดในระดับปานกลางถึงปานกลางสำหรับการกัดO-ring ยาง HSN มีการปิดผนึกที่เพียงพอเพื่อความทนทานของตลับลูกปืน
3. บิต TCI tricone การก่อตัวยาก:
TCI tricone bits ที่ก่อตัวแข็งสามารถใช้ในการเจาะขึ้นรูปที่แข็งและมีฤทธิ์กัดกร่อนเม็ดมีดทังสเตนคาร์ไบด์แบบต้านทานการสึกหรอถูกใช้ในแถวด้านนอกเพื่อป้องกันการสูญเสียบิตเกจใช้จำนวนเม็ดมีดทรงครึ่งวงกลมสูงสุดในทุกแถวเพื่อให้มีความทนทานและอายุการใช้งานยาวนาน
4. บิต TCI tricone ที่แข็งปานกลาง:
บิต TCI tricone ที่ก่อตัวยากปานกลางมีเม็ดมีดทังสเตนคาร์ไบด์สิ่วที่แข็งแกร่งที่แถวส้นเท้าและเป็นรูปกรวยที่แถวด้านในการออกแบบนี้ให้อัตราการเจาะที่รวดเร็วและเพิ่มความทนทานของโครงสร้างการตัดในรูปแบบแข็งปานกลางถึงปานกลางO-ring ยาง HSN มีการปิดผนึกที่เพียงพอเพื่อความทนทานของตลับลูกปืน
ชุดดอกกัดเหล็ก:
1. เศษฟันที่ก่อตัวอ่อน:
ชิ้นส่วนฟันที่ก่อตัวอ่อนใช้ในการเจาะกำลังอัดต่ำการก่อตัวที่นุ่มนวลความยาวของฟันที่ฉายยาวใช้กับกรวยชดเชยสูงเพื่อให้มีอัตราการทะลุทะลวงมากที่สุดเท่าที่จะเป็นไปได้ใช้ความต้านทานต่อการสึกหรอเพื่อควบคุมการสึกของฟันสำหรับบิตที่อ่อนที่สุดให้หันด้านแข็งนี้จะปิดฟันบิตอย่างสมบูรณ์
2. ฟันบิตก่อตัวแข็งปานกลาง:
บิตฟันก่อยากปานกลางใช้ในการเจาะแรงอัดสูงการก่อตัวแข็งปานกลางใช้ฟันฉายภาพที่มีความยาวยอดลดลงในการออกแบบบิตชุดนี้ใช้งานด้านแข็งที่ทนทานเพื่อลดการสึกของฟัน
คุณสมบัติหลัก
1. โครงสร้างการตัดของบิต tci tricone ปิดผนึกและไม่ปิดผนึกประเภทนี้:
เพิ่มความทนทานต่อการสึกหรอของฟันด้วยทังสเตนคาร์ไบด์แบบแข็ง
พื้นผิวฟันสำหรับบิตฟันเหล็ก
2. โครงสร้างมาตรวัดของบิตหิน tci tricone ประเภทนี้:
การป้องกันมาตรวัดหลายแบบพร้อมที่กันจอนที่ส้นและที่ใส่เกจบนเกจ
พื้นผิวของกรวยเม็ดมีดทังสเตนคาร์ไบด์และด้านแข็งที่หางเสื้อจะเพิ่มขึ้น
ความสามารถในการถือมาตรวัดและอายุการใช้งานของตลับลูกปืน
3. โครงสร้างแบริ่งของบิตหิน tci tricone ประเภทนี้:
แบริ่งลูกกลิ้งที่มีความแม่นยำสูงพร้อมหน้าแทงสองหน้าบอลล็อคกรวยเค้นหน้าอย่างหนัก
ด้วยโลหะผสมที่ทนต่อการสึกหรอความต้านทานต่อการขัดถูและความต้านทานการยึดของแบริ่งดีขึ้น
ข้อมูลจำเพาะ
| IADC | WOB | รอบต่อนาที | การก่อตัวที่เกี่ยวข้อง |
| (KN / มม.) | (รอบ / นาที) | ||
| 417/437 / | 0.35 ~ 0.9 | 150 ~ 70 | การก่อตัวที่อ่อนมากมีกำลังอัดต่ำและความสามารถในการเจาะสูงเช่นดินโคลนหินชอล์กยิปซั่มเกลือหินปูนอ่อนเป็นต้น |
| 447/415/435 | |||
| 517/527/515 | 0.35 ~ 1.0 | 140 ~ 60 | การก่อตัวแบบอ่อนที่มีกำลังอัดต่ำและความสามารถในการเจาะสูงเช่นหินโคลนยิปซั่มเกลือหินปูนอ่อนเป็นต้น |
| 537/547/535 | 0.45 ~ 1.0 | 120 ~ 50 | การก่อตัวที่อ่อนถึงปานกลางที่มีกำลังรับแรงอัดต่ำเช่นหินปานกลางหินอ่อนหินปูนอ่อนปานกลางหินทรายอ่อนปานกลางการก่อตัวปานกลางที่มีวัสดุผสมที่แข็งและมีฤทธิ์กัดกร่อนเป็นต้น |
| 617/615 | 0.45 ~ 1.1 | 90 ~ 50 | การก่อตัวแข็งปานกลางที่มีกำลังอัดสูงเช่นหินแข็งหินปูนหินทรายโดโลไมต์ฯลฯ |
| 637/635 | 0.5 ~ 1.2 | 80 ~ 40 | การก่อตัวแข็งที่มีกำลังอัดสูงเช่นหินทรายหินปูนโดโลไมต์ยิปซั่มแข็งหินอ่อนเป็นต้น |
| หมายเหตุ: ไม่ควรใช้ขีด จำกัด สูงสุดของ WOB และ RPM ในตารางด้านบนพร้อมกัน | |||
