แท่นขุดเจาะ DTH Rc ไฮดรอลิกอัดอากาศ 105 มม

แท่นขุดเจาะ DTH Rc ไฮดรอลิกอัดอากาศ 105 มม

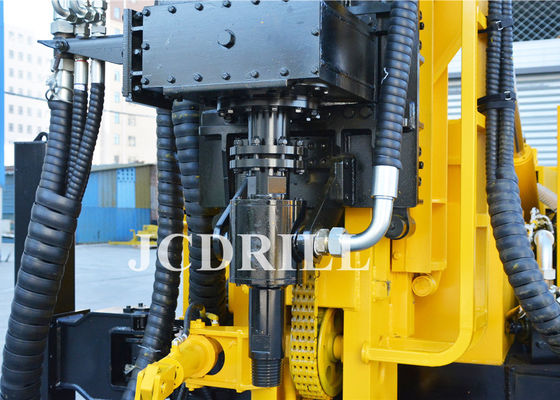

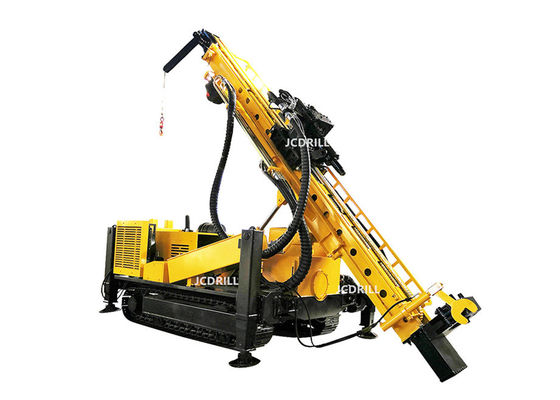

แท่นขุดเจาะ DTH Rc ไฮดรอลิกอัดอากาศ 105 มม แท่นขุดเจาะ DTH Rc ไฮดรอลิกอัดอากาศ 105 มม แท่นขุดเจาะ DTH Rc ไฮดรอลิกอัดอากาศ 105 มม

ภาพใหญ่ :  แท่นขุดเจาะ DTH Rc ไฮดรอลิกอัดอากาศ 105 มม

รายละเอียดสินค้า:
สถานที่กำเนิด: เหอเป่ย์ประเทศจีน
ชื่อแบรนด์: JCDRILL
ได้รับการรับรอง: ISO,CE
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: Negotation
รายละเอียดการบรรจุ: แพคเกจการขนส่งทางทะเลมาตรฐานส่งออก
เวลาการส่งมอบ: มีสินค้า
เงื่อนไขการชำระเงิน: T / T, L / C, D / P, Wester N Union, MoneyGram
สามารถในการผลิต: 2000set / ปี

แท่นขุดเจาะ DTH Rc ไฮดรอลิกอัดอากาศ 105 มม

ลักษณะ
หมายเลขรุ่น: JRC500 ใบสมัคร: RC Reverse Circulation Drilling
เจาะลึก: 500m เส้นผ่าศูนย์กลางการขุดเจาะ: 105-350 มม
คันเจาะ: 3000mm ความแข็งของหิน: F = 8-16
ความเร็วในการหมุน: 0-100rpm ความกดดันจากการทำงาน: 1.05-2.4Mpa
ปริมาณการใช้อากาศ: 11.3-21 M³ / นาที ฟีดโรคหลอดเลือดสมอง: 3.66 ม
แรงบิดหมุน: 8500-10000N.m เก็บฝุ่น: เปียกและแห้งเป็นตัวเลือก
ดึงกลับมาความจุ: 28ton ชื่อ: แท่นขุดเจาะ DTH Rc ไฮดรอลิกอัดอากาศ 105 มม
แสงสูง:

DTH Rc Drilling Rig

,

Air Compressed Rc Drilling Rig

,

105mm Rc Drilling Rig

JCDRILL ราคาโรงงานอัดอากาศไฮดรอลิก DTH China RC Drilling Rig JRC500

แท่นขุดเจาะแบบหมุนเวียนย้อนกลับ (แท่นขุดเจาะ rc) จะอัพเกรดและปรับตารางปฏิบัติการชิ้นส่วนที่ทำงานระบบไฮดรอลิกคานขับเคลื่อนและป้อมปืนโดยมีจุดประสงค์เพื่อเพิ่มประสิทธิภาพการทำงานของแท่นขุดเจาะชิ้นส่วนที่เดินได้ใช้มอเตอร์ลูกสูบซึ่งช่วยยืดอายุการใช้งานของแท่นขุดเจาะแบบลงหลุมแบบใช้ลมโดยเฉพาะอย่างยิ่งการปรับปรุงคอนโซลได้เปลี่ยนไปจากเดิมที่ใช้งานสองคนเป็นการทำงานคนเดียวซึ่งได้ปรับปรุงประสิทธิภาพในการทำงานและลดต้นทุนโดยพิจารณาจากความต้องการของตลาดอย่างครบถ้วน



Specifiction

1 ธรณีวิทยาเจาะ   ทุกชนิด
2 ประเภทการขุดเจาะ   DTH และ RC
3 ระบบเจาะและการทำงาน   ไฮดรอลิก
4 เส้นผ่านศูนย์กลางรู มม Φ90— Φ400
5 ความลึกของรู 500
6 แรงบิดในการหมุน KN 85-100
7 ความเร็วในการหมุน รอบต่อนาที 0-80 เกียร์ 1
0-160 2nd Ger
8 เส้นผ่านศูนย์กลางท่อเจาะ มม 76/89/114
9 ความยาวท่อเจาะ มม 4/4500
10 สูงสุดความเร็วในการป้อน เมตร / นาที 18
11 สูงสุดความเร็วในการยก เมตร / นาที 5-20
12 ฟีด Stroke มม 3400
13 สูงสุดแรงยก ที 28
14 แรงยกของเครื่องกว้านหลัก (อุปกรณ์เสริม) ที 4
15 แรงยกของรอก ที 1.5
16 ความสูงในการยกของเครื่องกว้านเครื่องมือ 100
17 ประเภทเครื่องยนต์ดีเซล CUMMINS
18 จัดอันดับพลังม้า Kw 180
19 ระบบไฟฟ้า โวลต์ 24
20 ประเภทคอมเพรสเซอร์ สกรูหมุน / เคลื่อนย้ายได้
21 ต้องใช้แรงดัน Mpa 1.05—4.5
22 ปริมาณการใช้อากาศ m³ / นาที 16—60
23 น้ำหนักสุทธิ ที 13
24 ระยะเวลาในการขนส่ง มม 7550
25 ความกว้างในการจัดส่ง มม 2260
26 ความสูงในการจัดส่ง มม 2700
27 การกวาดล้างพื้นดิน มม 300
28 ปริมาณการไหล มม 20



แท่นขุดเจาะ DTH Rc ไฮดรอลิกอัดอากาศ 105 มม 0

แท่นขุดเจาะ DTH Rc ไฮดรอลิกอัดอากาศ 105 มม 1

ลักษณะเฉพาะ

1: เครื่องยนต์ดีเซลติดตั้งระบบไฮดรอลิกทุกระบบรวมถึงการเดินการหมุนการป้อนการยกขาการยกระบบชดเชยการเปลี่ยนแท่งเป็นแบบไฮดรอลิก

2: ระบบหมุนเวียนย้อนกลับทำงานร่วมกับเทคโนโลยี DTH เครื่องอัดอากาศจะดูดอากาศเพื่อรับผลกระทบและฝุ่นละออง

3. ในระหว่างการทำงานให้ใช้ค้อนหมุนกลับท่อคู่อากาศที่กดเข้าไประหว่างท่อสองท่อและฝุ่นออกจากท่อด้านใน

4. นอกจากนี้ยังมีการหมุนเวียนในเชิงบวกโดยใช้เครื่องมือขุดเจาะตามปกติ

5. ระบบการทำงานประกอบด้วยระบบฟีด, ไกด์ (เสากระโดง), หัวโรตารี่, ระบบชดเชย, centralizer, ก้านแลกเปลี่ยนก้าน, คดเคี้ยวและอื่น ๆ

6. ความดันแกนความเร็วในการป้อนความเร็วหมุนสามารถปรับได้

7. ระบบเดินเป็นระบบเดินเองสะดวกในการเคลื่อนย้ายซึ่งสามารถติดตั้งขาไฮดรอลิกสี่ขาเมื่อบรรทุกบนรถบรรทุกไม่จำเป็นต้องเดินขึ้นไปก็สามารถบรรทุกบนรถบรรทุกได้โดยตรง

8. ขาไฮดรอลิกสี่ขาใช้เพื่อรักษาสมดุลของการขุดเจาะระหว่างการทำงาน

9. ขดลวดย่อยสามารถยกเครื่องมือขุดเจาะ Max.1ton ได้นอกจากนี้ยังสามารถช่วยในการเปลี่ยนแกน

10. ไกด์ (เสากระโดง) สามารถทำงานได้ใน 45 ° -90 °ไกด์มีระบบขยายซึ่งช่วยให้มั่นใจได้ว่าไกด์สามารถเคลื่อนไปยังพื้นผิวการขุดเจาะได้เพื่อให้สมดุลของไกด์

11. Gradienter, เครื่องวัดมุมและศูนย์กลางเพื่อให้แน่ใจว่ามีความแม่นยำในการเจาะรู

12. ระบบอากาศมีระบบหล่อลื่นพิเศษเพื่อหล่อลื่นค้อนเพื่อยืดอายุการใช้งาน

แท่นขุดเจาะ DTH Rc ไฮดรอลิกอัดอากาศ 105 มม 2แท่นขุดเจาะ DTH Rc ไฮดรอลิกอัดอากาศ 105 มม 3แท่นขุดเจาะ DTH Rc ไฮดรอลิกอัดอากาศ 105 มม 4แท่นขุดเจาะ DTH Rc ไฮดรอลิกอัดอากาศ 105 มม 5
