รายละเอียดสินค้า:
|
| หมายเลขรุ่น: | JRC500 | แอปพลิเคชัน: | การขุดเจาะแบบหมุนเวียน RC |
|---|---|---|---|
| เจาะลึก: | 500m | เจาะเส้นผ่านศูนย์กลาง: | 105-350mm |
| สว่านร็อด: | 3000mm | ความแข็งของหิน: | F=8-16 |
| ความเร็วในการหมุน: | 0-100 รอบต่อนาที | แรงกดดันจากงาน: | 1.05-2.4Mpa |
| ปริมาณการใช้อากาศ: | 11.3-21 ลบ.ม./นาที | ฟีดโรคหลอดเลือดสมอง: | 3.66m |
| แรงบิดหมุน: | 8500-10000Nm | เก็บฝุ่น: | ตัวเลือกแบบเปียกและแห้ง |
| ดึงกลับความจุ: | 28Ton | ชื่อ: | 500m แท่นขุดเจาะ Dth แบบไฮดรอลิกติดตั้งแบบย้อนกลับ Rig |
| แสงสูง: | dth แท่นขุดเจาะแบบหมุนเวียนย้อนกลับ,แท่นขุดเจาะแบบ RC ที่ติดตั้ง,แท่นขุดเจาะแบบหมุนเวียนย้อนกลับ 500 เมตร |
||

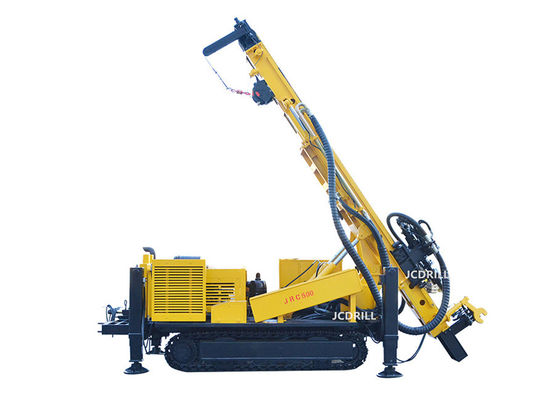

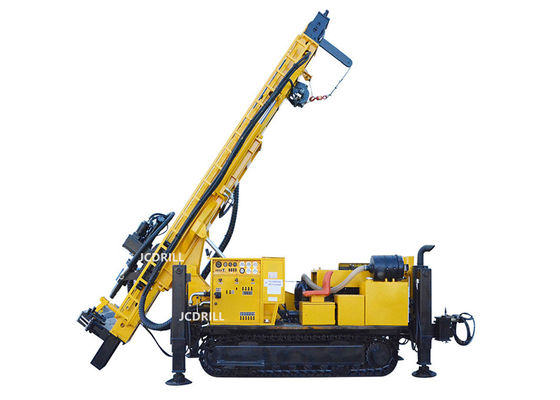

แท่นขุดเจาะ DTH ของ JRC500 ไฮดรอลิกที่มีการไหลเวียนย้อนกลับ rc การขุดเจาะ rig
การเจาะ rc คือการใช้ค้อนลมเพื่อขับดอกสว่านเหล็กทังสเตนเพื่อทำลายการก่อตัวของหินลูกสูบแบบลูกสูบแบบใช้ลมเรียกซ้ำๆ ว่าค้อน ซึ่งจะขับสว่านเหล็กทังสเตนที่ใช้ในการทำลายฮาร์ดร็อกเมื่อลมอัดถูกพัดออกไป ความเบี่ยงเบนของแรงดันจะสร้างการหมุนเวียนย้อนกลับ เพื่อให้การตัดจะเข้าไปในท่อด้านในขึ้นด้านบนเมื่อการตัดไปถึงพื้น พวกมันเชื่อมต่อกับเครื่องแยกแบบไซโคลนผ่านท่อสำหรับลดตัวอย่าง จากนั้นตัวอย่างจะตกลงไปในถุงตัวอย่างจากช่องเปิดด้านล่างถุงเก็บตัวอย่างเหล่านี้มีการระบุตำแหน่งและความลึกของตัวอย่างที่เก็บ และสามารถขนส่งโดยตรงไปยังห้องปฏิบัติการเพื่อทำการวิเคราะห์
แอปพลิเคชัน
แท่นขุดเจาะแบบหมุนเวียนย้อนกลับ JRC500 เป็นแท่นขุดเจาะแบบหมุนเวียนย้อนกลับอเนกประสงค์ที่มีประสิทธิภาพสูงปกป้องสิ่งแวดล้อมซึ่งใช้เทคโนโลยีการขุดเจาะแบบหมุนเวียนย้อนกลับของลิฟต์ก๊าซจากต่างประเทศล่าสุดสามารถเก็บฝุ่นหินได้อย่างมีประสิทธิภาพผ่านตัวเก็บฝุ่นเพื่อหลีกเลี่ยง มลภาวะต่อสิ่งแวดล้อม คุณยังสามารถรวบรวมตัวแยกไซโคลนตะกรันที่สามารถใช้ในแผนกสำรวจทางธรณีวิทยาของการวิเคราะห์การสุ่มตัวอย่าง เป็นการขุดสำรวจทางธรณีวิทยา เจาะหลุม ตรวจสอบหลุม ปั๊มความร้อนจากแหล่งพื้นดิน เครื่องปรับอากาศ และหลุมลึกอื่น ๆ ที่เลือกสำหรับอุปกรณ์
แท่นขุดเจาะสามารถใช้ได้กับอากาศอัดที่หลากหลายบนการเจาะหมุนเวียนย้อนกลับของรูพื้นดินระบบการยก การชดเชยไกด์ การขนถ่ายของท่อเจาะ การหมุนและการป้อน ขา เครื่องกว้าน การเดิน และระบบอื่นๆ เพื่อให้ได้ระบบไฮดรอลิกทั้งหมด เพื่อลดความเข้มของแรงงานและปรับปรุงประสิทธิภาพและคุณภาพของการก่อสร้างอย่างมาก
ข้อมูลจำเพาะ
| 1 | ธรณีวิทยาเจาะ | ทุกชนิด | |
| 2 | ประเภทการเจาะ | DTH & RC | |
| 3 | ระบบเจาะและการทำงาน | ไฮดรอลิค | |
| 4 | เส้นผ่านศูนย์กลางรู | มม | Φ90—Φ400 |
| 5 | ความลึกของรู | NS | 500 |
| 6 | แรงบิดในการหมุน | KN | 85-100 |
| 7 | ความเร็วในการหมุน | rpm | 0-80 เกียร์ 1 |
| 0-160 2nd Ger | |||
| 8 | เส้นผ่านศูนย์กลางท่อเจาะ | มม | 76/89/114 |
| 9 | ความยาวท่อเจาะ | มม | 4/4500 |
| 10 | แม็กซ์ความเร็วในการป้อน | M/นาที | 18 |
| 11 | แม็กซ์ยกความเร็ว | M/นาที | 5-20 |
| 12 | ฟีดโรคหลอดเลือดสมอง | มม | 3400 |
| 13 | แม็กซ์แรงยก | NS | 28 |
| 14 | แรงยกของกว้านหลัก (อุปกรณ์เสริม) | NS | 4 |
| 15 | แรงยกของรอก | NS | 1.5 |
| 16 | ความสูงของเครื่องมือกว้าน | NS | 100 |
| 17 | ประเภทเครื่องยนต์ดีเซล | คัมมินส์ | |
| 18 | พิกัดแรงม้า | Kw | 180 |
| 19 | ระบบไฟฟ้า | โวลต์ | 24 |
| 20 | ประเภทคอมเพรสเซอร์ | สกรูหมุน/เคลื่อนย้ายได้ | |
| 21 | แรงดันที่ต้องการ | Mpa | 1.05—4.5 |
| 22 | ปริมาณการใช้อากาศ | ลบ.ม./นาที | 16—60 |
| 23 | น้ำหนักสุทธิ | NS | 13 |
| 24 | ระยะเวลาในการขนส่ง | มม | 7550 |
| 25 | ความกว้างในการจัดส่ง | มม | 2260 |
| 26 | ความสูงของการขนส่ง | มม | 2700 |
| 27 | กวาดล้างพื้นดิน | มม | 300 |
| 28 | ปริมาณการไหล | มม | 20 |
ลักษณะเฉพาะ
1: เครื่องยนต์ดีเซลติดตั้งระบบไฮดรอลิก ระบบทั้งหมดรวมถึงการเดิน หมุน ป้อน ยก ขา ยก ระบบชดเชย ก้านเปลี่ยนเป็นแบบไฮดรอลิก
2: ระบบหมุนเวียนย้อนกลับทำงานร่วมกับเทคโนโลยี DTH, เครื่องอัดอากาศ provice อัดอากาศเพื่อรับแรงกระแทกและฝุ่น
3. ระหว่างการทำงาน ใช้ค้อนหมุนเวียนย้อนกลับ ท่อคู่ อากาศอัดเข้าระหว่างท่อสองท่อและฝุ่นออกจากยางใน
4. นอกจากนี้ยังมีการไหลเวียนในเชิงบวกโดยใช้เครื่องมือเจาะปกติ
5. ระบบการทำงานประกอบด้วยระบบฟีด, ไกด์ (เสา), หัวโรตารี่, ระบบชดเชย, ตัวรวมศูนย์, ก้านแลกเปลี่ยน cystem, ขดลวดและอื่น ๆ
6. แรงดันแกน, ความเร็วในการป้อน, ความเร็วในการหมุนสามารถปรับได้
7. ระบบเดินเป็นระบบเดินเองได้ สะดวกต่อการเคลื่อนย้าย โดยสามารถติดตั้งขาไฮดรอลิกได้ 4 ขา เมื่อบรรทุกบนรถบรรทุก ไม่จำเป็นต้องเดินขึ้นเขา สามารถบรรทุกบนรถบรรทุกได้โดยตรง
8. ใช้สี่ขาไฮดรอลิกเพื่อรักษาสมดุลของการเจาะระหว่างการทำงาน
9. ขดลวดย่อยสามารถยกเครื่องมือเจาะ Max.1ton ได้และยังช่วยในการเปลี่ยนก้าน
10. ไกด์ (เสา) สามารถทำงานใน 45 ° -90 °ไกด์มีระบบขยายซึ่งทำให้คู่มือสามารถเคลื่อนไปยังพื้นผิวการเจาะเพื่อรักษาสมดุลของไกด์
11. Gradienter, lable มุมและ centralizer เพื่อให้แน่ใจว่ามีความแม่นยำของรู
12. ระบบลมมีระบบหล่อลื่นพิเศษเพื่อหล่อลื่นค้อนเพื่อยืดอายุการใช้งาน
