รายละเอียดสินค้า:
|
หมายเลขรุ่น: | แกนบาร์เรลหัว AQ | พิมพ์: | กระบอกแกนคู่ |
---|---|---|---|
มาตรฐาน: | AQ BQ NQ กองบัญชาการ PQ | ชื่อผลิตภัณฑ์: | การประกอบกระบอกแกน |
แอปพลิเคชัน: | การขุดเจาะแกนลวด | สี: | สีดำ |
บรรจุุภัณฑ์: | แพ็คเกจกล่องไม้ | ชุด: | สายไฟ DCDMA ซีรีส์ Q |
น้ำหนัก: | 13.70กก. | Diamters: | BC NC HC PC BC3 NC3 HC3 PC3 T Series |
ความยาว: | 1.5m, 3m | ||
แสงสูง: | กระบอกสูบแกนหลัก ce,กระบอกสูบแกนหลัก 10 ฟุต,การประกอบกระบอกสูบแกนเจาะเพชร 5 ฟุต |

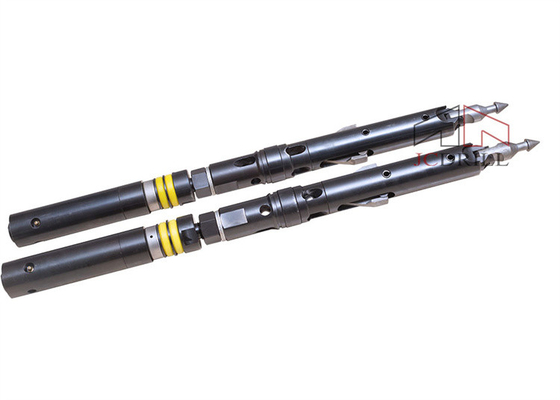

5ft / 10ft Diamond Double Tube Wireline Core Barrel ระบบ CE ISO 9001/2008
>> บทนำ

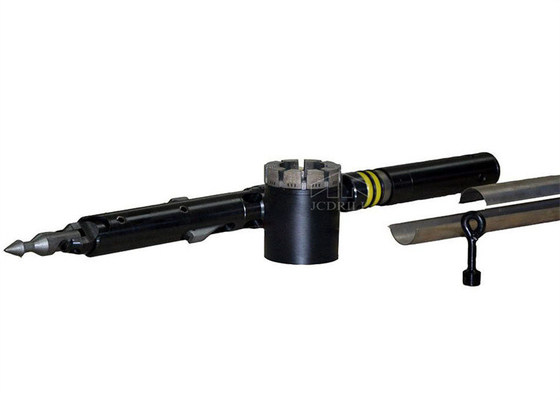

ระบบคว้านแบบมีสายประกอบด้วยชุดประกอบแกนบาร์เรลและชุดประกอบแบบโอเวอร์ช็อต ชุดประกอบกระบอกแกนประกอบด้วยกลุ่มท่อในและกลุ่มท่อนอก ท่อด้านในและด้านนอกมีความยาวมาตรฐาน 1.5 เมตร และ 3 เมตร

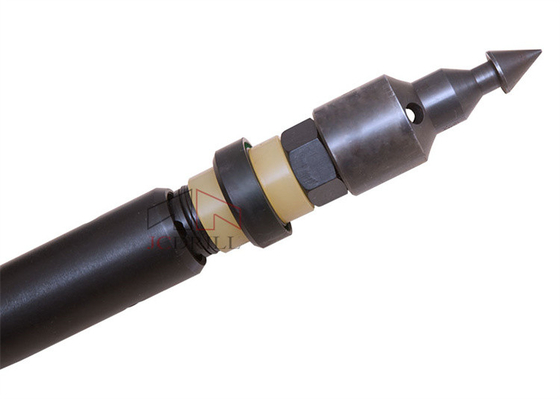

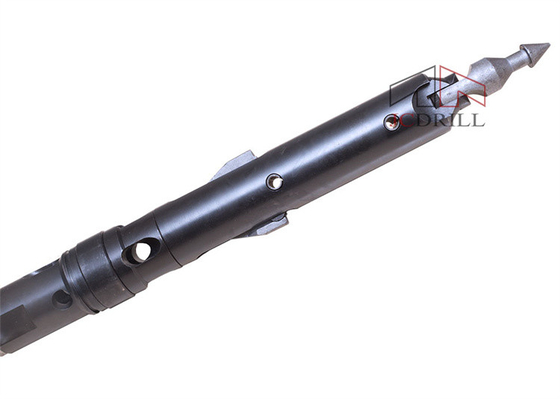

ชุดประกอบส่วนหัวประกอบด้วย: กลไกการสลักและหมุนหอกเพื่อให้ใส่และดึงชุดประกอบยางใน ชุดตลับลูกปืนเพื่อให้ยางในอยู่กับที่และหลีกเลี่ยงความเสียหายของตัวอย่างขณะเจาะ ข้อบ่งชี้การทำงานของแรงดันของไหล และวาล์วควบคุมของเหลว
ส่วนประกอบส่วนหัวทั้งหมดมีส่วนประกอบวาล์วปิดซึ่งให้สัญญาณแรงดันของเหลวแก่ผู้ปฏิบัติงานสว่านเมื่อส่วนประกอบวาล์วถูกบีบอัด ซึ่งบ่งชี้ว่ายางในเต็มหรือถูกบล็อก
ส่วนประกอบแกนหลักประกอบด้วยกลุ่มท่อในและกลุ่มท่อนอก กลุ่มท่อในประกอบด้วย:ชุดประกอบหัว, ยางใน, ตัวยกแกน, ตัวยกแกน, แหวนหยุด
กลุ่มยางในจะรวบรวมตัวอย่างแกนกลางระหว่างกระบวนการเจาะและไม่ขึ้นกับกลุ่มท่อนอกกลุ่มท่อนอกประกอบด้วยส่วนประกอบที่เหลือของกระบอกสูบหลัก:
ข้อต่อล็อค, ข้อต่ออะแดปเตอร์, ท่อด้านนอก
กลุ่มท่อด้านนอกจะยังคงอยู่ที่ด้านล่างของรูเสมอ และเป็นที่ตั้งของกลุ่มยางในในระหว่างกระบวนการเจาะ
พื้นผิวท่อคู่ | ||||
ขนาด (เจาะสำรวจพื้นผิว) | ระบบเมตริก (มม.) | ระบบอิมพีเรียล (ใน) | ||
เส้นผ่านศูนย์กลางรู | เส้นผ่าศูนย์กลางแกน | เส้นผ่านศูนย์กลางรู | เส้นผ่าศูนย์กลางแกน | |
BQ | 60 | 36.4 | 2.36 | 1.43 |
NQ | 75.7 | 47.6 | 2.98 | 1.88 |
HQ | 96.1 | 63.5 | 3.78 | 2.5 |
PQ | 122.7 | 85 | 4.83 | 3.34 |
พื้นผิวท่อสามชั้น | ||||
NQ3 | 75.7 | 45 | 2.98 | 1.78 |
HQ3 | 96.1 | 61.1 | 3.78 | 2.41 |
PQ3 | 122.7 | 83 | 4.83 | 3.27 |
>> แผนผังโครงสร้าง AQ Head Assembly
|
>> บรรจุภัณฑ์และการจัดส่ง
>> เกี่ยวกับเรา
JCDRILL ให้บริการโซลูชั่นการขุดและการขุดเจาะคุณภาพสูงแก่ผู้ใช้ เรามุ่งเน้นที่แนวคิดเชิงกลยุทธ์ของ "การอยู่รอดด้วยคุณภาพ การพัฒนาด้วยเครดิต" เสมอ
เราได้ specilized ในการวิจัย พัฒนา และผลิตของแท่นขุดเจาะระเบิดหิน แท่นขุดเจาะบ่อน้ำ แท่นขุดเจาะแกนเพชร แท่นขุดเจาะสมอ และอุปกรณ์เสริมที่เกี่ยวข้องและบริการขุดเจาะให้บริการโซลูชั่นการขุดเจาะแบบมืออาชีพแก่ลูกค้าทุกรายอย่างต่อเนื่องด้วยเทคโนโลยีขั้นสูง อุปกรณ์ที่ยอดเยี่ยม วิธีการทดสอบที่เข้มงวด และเครือข่ายการบริการที่ดี ซึ่งทำให้แบรนด์ "JCDRILL" เป็นภาพลักษณ์ที่ดีของตลาด ตอนนี้ ผลิตภัณฑ์ของเราคิดเป็น 50% ของตลาดภายในประเทศและมี ส่งออกไปกว่า 40 ประเทศ และเราได้รับรางวัล ISO9001:2000 ในเดือนพฤศจิกายน 2545
ด้วยเทคโนโลยีที่ยอดเยี่ยมและความสามารถในการให้บริการในตลาดที่มั่นคง เรามีทั้งระบบการตลาดที่ดีและระบบสนับสนุนการบริการที่เป็นเลิศ ซึ่งช่วยให้เราได้รับความเชื่อมั่นจากลูกค้าทั้งในและต่างประเทศ เราสามารถจัดหาโซลูชันเครื่องอัดอากาศแบบมืออาชีพคุณภาพสูงให้แก่ผู้ใช้แท่นขุดเจาะและญาติ บริการหลังการขายด้วย
|
