รายละเอียดสินค้า:
|
หมายเลขรุ่น: | แกนบาร์เรลหัว PQ | พิมพ์: | กระบอกแกนคู่ |
---|---|---|---|
มาตรฐาน: | AQ BQ NQ กองบัญชาการ PQ | ชื่อผลิตภัณฑ์: | การประกอบกระบอกแกน |
แอปพลิเคชัน: | การขุดเจาะแกนลวด | สี: | สีดำ |
บรรจุุภัณฑ์: | แพ็คเกจกล่องไม้ | ชุด: | สายไฟ DCDMA ซีรีส์ Q |
น้ำหนัก: | 13.70กก. | Diamters: | BC NC HC PC BC3 NC3 HC3 PC3 T Series |
ความยาว: | 1.5m, 3m | ||
แสงสูง: | บาร์เรลแกนหลัก pq แบบมีสาย,บาร์เรลแกนหลักแบบมีสาย 1.5 ม.,ประกอบกระบอกสูบแกนหลัก pq |

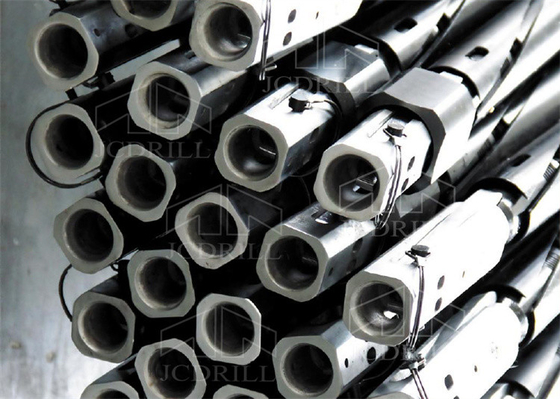

หินหินลึกหลุมหลุมเจาะแกนธรณีวิทยาและอุปกรณ์ที่น่าเบื่อ บาร์เรลแกนหลักแบบมีสายมาตรฐาน
อุปกรณ์ขุดเจาะและคว้านแกนธรณีวิทยาหลุมหินลึก แกนหลักแบบมีสายมาตรฐาน & โอเวอร์ช็อตของ Pq/hq/nq/bq
>> บทนำ
ระบบคว้านแบบมีสายประกอบด้วยชุดประกอบแกนบาร์เรลและชุดประกอบแบบโอเวอร์ช็อต ชุดประกอบกระบอกแกนประกอบด้วยกลุ่มท่อในและกลุ่มท่อนอก ท่อด้านในและด้านนอกมีความยาวมาตรฐาน 1.5 เมตร และ 3 เมตร

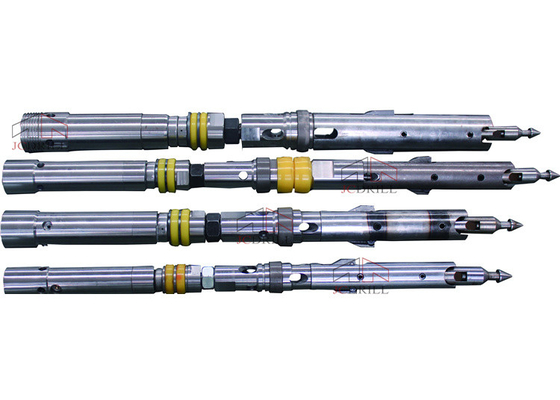

ชุดประกอบส่วนหัวประกอบด้วย: กลไกการสลักและหมุนหอกเพื่อให้ใส่และดึงชุดประกอบยางใน ชุดตลับลูกปืนเพื่อให้ยางในอยู่กับที่และหลีกเลี่ยงความเสียหายของตัวอย่างขณะเจาะ ข้อบ่งชี้การทำงานของแรงดันของไหล และวาล์วควบคุมของเหลว
ส่วนประกอบส่วนหัวทั้งหมดมีส่วนประกอบวาล์วปิดซึ่งให้สัญญาณแรงดันของเหลวแก่ผู้ปฏิบัติงานสว่านเมื่อส่วนประกอบวาล์วถูกบีบอัด ซึ่งบ่งชี้ว่ายางในเต็มหรือถูกบล็อก
ส่วนประกอบแกนหลักประกอบด้วยกลุ่มท่อในและกลุ่มท่อนอก กลุ่มท่อในประกอบด้วย:ชุดประกอบหัว, ยางใน, ตัวยกแกน, ตัวยกแกน, แหวนหยุด
กลุ่มยางในจะรวบรวมตัวอย่างแกนกลางระหว่างกระบวนการเจาะและไม่ขึ้นกับกลุ่มท่อนอกกลุ่มท่อนอกประกอบด้วยส่วนประกอบที่เหลือของกระบอกสูบหลัก:

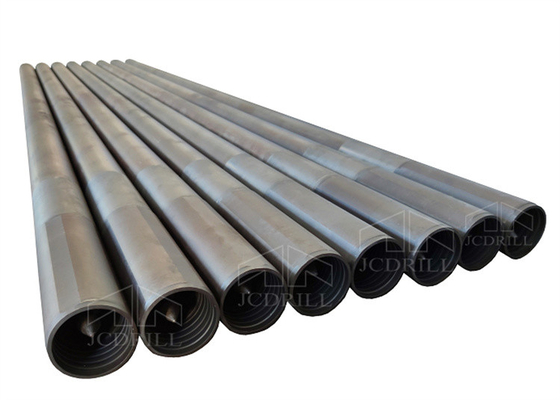

ข้อต่อล็อค, ข้อต่ออะแดปเตอร์, ท่อด้านนอก
กลุ่มท่อด้านนอกจะยังคงอยู่ที่ด้านล่างของรูเสมอ และเป็นที่ตั้งของกลุ่มยางในในระหว่างกระบวนการเจาะ
รหัส# | สิ่งของ | คำอธิบาย | หน่วย | น้ำหนัก (กิโลกรัม) |
AQ | ||||
1-11 | บาร์เรลหลัก 3m | SZJ-AQ-3000 | ชุด | 24.27 |
1-11 | บาร์เรลหลัก 1.5m | SZJ-AQ-1500 | ชุด | 15.29 |
BQ | ||||
1-11 | บาร์เรลหลัก 3m | SZJ-BQ-3000 | ชุด | 40.45 |
1-11 | บาร์เรลหลัก 1.5m | SZJ-BQ-1500 | ชุด | 25.49 |
NQ | ||||
1-11 | บาร์เรลหลัก 3m | SZJ-NQ-3000 | ชุด | 64.88 |
1-11 | บาร์เรลหลัก 1.5m | SZJ-NQ-1500 | ชุด | 47.31 |
HQ | ||||
1-11 | บาร์เรลหลัก 3m | SZJ-HQ-3000 | ชุด | 98.30 |
1-11 | บาร์เรลหลัก 1.5m | SZJ-HQ-1500 | ชุด | 67.53 |
PQ | ||||
1-11 | บาร์เรลหลัก 3m | SZJ-PQ-3000 | ชุด | 142.50 |
1-11 | บาร์เรลหลัก 1.5m | SZJ-PQ-1500 | ชุด | 100.29 |
พื้นผิวท่อคู่ | ||||
ขนาด (เจาะสำรวจพื้นผิว) | ระบบเมตริก (มม.) | ระบบอิมพีเรียล (ใน) | ||
เส้นผ่านศูนย์กลางรู | เส้นผ่าศูนย์กลางแกน | เส้นผ่านศูนย์กลางรู | เส้นผ่าศูนย์กลางแกน | |
BQ | 60 | 36.4 | 2.36 | 1.43 |
NQ | 75.7 | 47.6 | 2.98 | 1.88 |
HQ | 96.1 | 63.5 | 3.78 | 2.5 |
PQ | 122.7 | 85 | 4.83 | 3.34 |
พื้นผิวท่อสามชั้น | ||||
NQ3 | 75.7 | 45 | 2.98 | 1.78 |
HQ3 | 96.1 | 61.1 | 3.78 | 2.41 |
PQ3 | 122.7 | 83 | 4.83 | 3.27 |

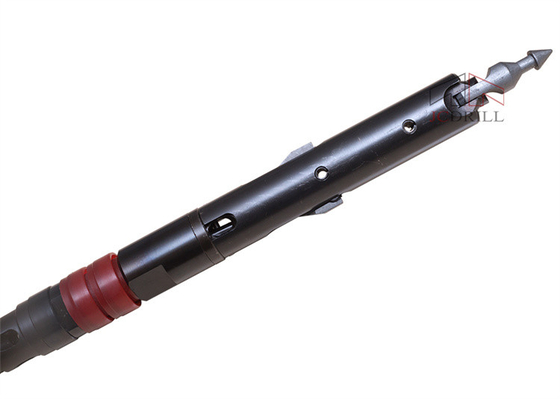

>> แผนผังโครงสร้าง PQ Head Assembly
รหัส# | สิ่งของ | คำอธิบาย | หน่วย | น้ำหนัก (กิโลกรัม) |
1-25 | หัวหน้าสภา | PQ-TKZC | ชุด | 23.00 น. |
1 | หัวหอก | PQ-TK-LMT | พีซี | 1.68 |
2 | สปริง Detent | PQ-TK-DWTH | พีซี | 0.01 |
3 | เข็มหมุด | PQ-TK-DWX | พีซี | 0.07 |
4 | ฐานจุดหัวหอก | PQ-TK-MTZ | พีซี | 1.89 |
5 | ตัวล็อคบานพับ | PQ-TK-HSG | พีซี | 3.42 |
6 | สปริงพิน | TXX-18*55 | พีซี | 0.05 |
7 | สปริงพิน(2) | TXX-18*72 | กลุ่ม | 0.12 |
8 | สลักสปริง | PQ-TK-ZH | พีซี | 0.02 |
9 | สลัก(2) | PQ-TK-TKB | คู่ | 0.66 |
10 | สปริงพิน(2) | TXX-13*60 | กลุ่ม | 0.06 |
11 | สปริงพิน | TXX-13*75 | พีซี | 0.03 |
12 | ฐานสลัก | PQ-TK-TKZ | พีซี | 0.24 |
13 | ตัวสลักด้านบน | PQ-TK-TKJ | พีซี | 5.45 |
14 | ไหล่ลง | PQ-TK-XGH | พีซี | 0.39 |
15 | วงแหวน | KYDQ-85 | พีซี | 0.02 |
16 | น็อตล็อคสโตเวอร์ | PQ-TK-TJLM | พีซี | 0.53 |
17 | แกนหมุน | PQ-TK-ZZ | พีซี | 3.88 |
18A | วาล์วปิดแบบแข็ง | PQ-TK-FP | พีซี | 0.1 |
18B | วาล์วเปิด-ปิดแบบนิ่ม | PQ-TK-FP-H | พีซี | 0.1 |
19 | ปรับเครื่องซักผ้า(2) | PQ-TK-JGD | กลุ่ม | 0.3 |
20A | การแบก | ZC-52209 | ชิ้น | 0.59 |
20B | วงแหวนใน(2) | PQ-TK-ZCNT | กลุ่ม | 0.34 |
21 | บูชแกนหมุน | PQ-TK-ZCZ | พีซี | 2.65 |
22 | การแบก | ZC-51207 | พีซี | 0.21 |
23 | สปริงอัด | PQ-TK-ZZTH | พีซี | 0.83 |
24 | น็อตล็อค | ZSLM-M30 | พีซี | 0.25 |
25 | การประกอบฝาท่อด้านใน | PQ-TK-NGJTZC | พีซี | 5.54 |
25A | ฝาท่อด้านใน | PQ-TK-NGJT | พีซี | 5.07 |
25B | ข้อต่อจารบี | ZYZ-M10*1 | พีซี | 0.01 |
25C | บอล(2) | GQ-22 | พีซี | 0.04 |
25D | ตรวจสอบร่างกายวาล์ว | PQ-TK-FYG | พีซี | 0.42 |
