| ชื่อแบรนด์: | JCDRILL |
| เลขรุ่น: | JC710 |
| MOQ: | 1 ชุด |
| ราคา: | สามารถต่อรองได้ |
| เงื่อนไขการจ่ายเงิน: | L/C, T/T, D/A, D/P, Western Union |
| ความสามารถในการจําหน่าย: | 20 ชุดต่อเดือน |
>> คำอธิบายผลิตภัณฑ์

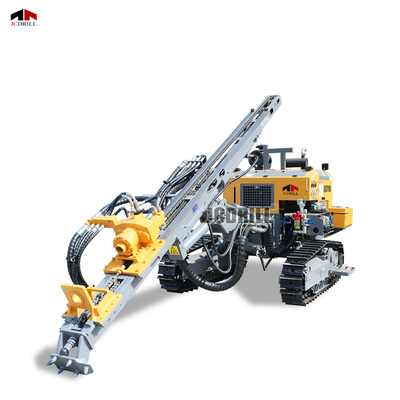

JC710 นำเสนอการผสมผสานที่สมดุลของการออกแบบขนาดกะทัดรัดการส่งกำลังที่มีประสิทธิภาพและประสิทธิภาพการขึ้นรูปหลุมที่เสถียร มันเหมาะอย่างยิ่งสำหรับแอปพลิเคชันเช่นการทอดสมอความลาดชันบ่อความร้อนใต้พิภพและโครงการมูลนิธิในเมืองที่มีพื้นที่ จำกัด และความยืดหยุ่นเป็นสิ่งจำเป็น JC710 รองรับความลึกการขุดเจาะสูงสุด 30 เมตรโดยมีช่วงเส้นผ่านศูนย์กลางรูของφ90-152มม. เหมาะสำหรับการเจาะฮาร์ดร็อคตื้น ระบบใช้แกนสว่าน× 3000 มม. × 3000 มม. และรองรับทั้ง 3 "และ 4" DTH Hammers ทำให้การกำหนดค่าที่ยืดหยุ่นสำหรับสภาพทางธรณีวิทยาที่แตกต่างกันระบบการหมุนให้แรงบิดสูงสุด 2400N · m กลไกการป้อนนั้นใช้พลังงานจากกระบอกน้ำมันไฮดรอลิกที่มีประสิทธิภาพโดยมีจังหวะ 3340 มม. และการขยาย 900 มม. ทำให้เกิดแรงฟีด 15Kn และความสามารถในการยก 25kN ช่วยให้แท่นขุดเจาะสามารถควบคุมการก่อตัวของหินร้าวและกรวด
ช่วงหลุม: 90-115 มม.
ความลึกของหลุม: 30m
เครื่องยนต์ Yuchai 78kW
พร้อมกับเครื่องยนต์ดีเซล Yuchai YCD4T22T-105A ที่ได้รับการจัดอันดับที่ 78kW, JC710 ทำให้มั่นใจได้ว่าเอาต์พุตที่เชื่อถือได้ในขณะที่ยังคงประสิทธิภาพการใช้เชื้อเพลิงด้วยถัง 70L แท่นขุดเจาะทำงานได้อย่างมีประสิทธิภาพด้วยเครื่องอัดอากาศที่ส่งมอบ9-15m³/นาทีที่ 0.8-1.6MPA ทำให้เข้ากันได้กับระบบอากาศแรงดันต่ำถึงปานกลางทั่วไปด้วยน้ำหนักรวมเพียง 4.6 ตันและขนาดการขนส่ง 5550 × 2050 × 2600 มม. ความสามารถในการปีนเขา 35 °และการกวาดล้างพื้นดิน 450 มม. ให้ประสิทธิภาพการทำงานนอกถนนที่เหนือกว่าโดยเฉพาะอย่างยิ่งในเว็บไซต์งานที่ขรุขระหรือลาดชัน การรวมเครื่องกว้านและเค้าโครงควบคุมที่ใช้งานง่ายช่วยเพิ่มความยืดหยุ่นในการดำเนินงาน
>> คู่ขนาน
| ข้อกำหนด | หน่วย | JC710 |
| ข้อกำหนดการขุดเจาะ | ||
| ความลึกของรู | ม. | 30 |
| เส้นผ่านศูนย์กลางของรู | มม. | φ90–152 |
| เส้นผ่านศูนย์กลางของแท่ง | มม. | φ64 |
| ความยาวของก้านเจาะ | มม. | 3,000 |
| ค้อน dth | นิ้ว | 3 " / 4" |
| การหมุน | ||
| สูงสุด แรงบิดโรตารี่ | n · m | 2400 |
| ความเร็วในการหมุน | รอบต่อนาที | 0–150 |
| แรงยก | KN | 25 |
| ระบบฟีด | ||
| ประเภทฟีด | ถังน้ำมัน | |
| โรคหลอดเลือดสมอง | มม. | 3340 |
| การขยายฟีด | มม. | 900 |
| กำลังฟีด | KN | 15 |
| เครื่องยนต์ | ||
| แบรนด์เครื่องยนต์ | ยัไชี่ | |
| รูปแบบ | YCD4T22T-105A | |
| แรงม้า | กิโลวัตต์ | 78 |
| ประเภทเครื่องยนต์ | เครื่องยนต์ดีเซล | |
| ความจุถังน้ำมันเชื้อเพลิง | l | 70 |
| ความต้องการเครื่องอัดอากาศ | ||
| แรงกดดันในการทำงาน | MPA | 0.8–1.6 |
| การใช้อากาศ | m³/min | 9–15 |
| น้ำหนักและขนาด | ||
| น้ำหนักรวม | กิโลกรัม | 4636 |
| ขนาดการขนส่ง (L × W × H) | มม. | 5550 × 2050 × 2600 |
| ข้อกำหนดทั่วไป | ||
| ความเร็ว | กม./ชม. | 0–2 |
| ความสามารถปีนเขา | 35 | |
| การกวาดล้างพื้นดิน | มม. | 450 |
| เครื่องกว้าน | ไม่จำเป็น | |
>> คุณสมบัติ
>> ระบบควบคุม: สถานีโอเปอเรเตอร์ที่ติดตั้งด้านหลังมีเค้าโครงที่ใช้งานง่ายและการควบคุมส่วนกลางสำหรับการทำงานภาคสนามที่มีประสิทธิภาพ อินเทอร์เฟซที่มีความคล่องตัวช่วยเพิ่มความแม่นยำและลดความเมื่อยล้าของผู้ปฏิบัติงานในช่วงการทำงานที่ยาวนาน
>> เครื่องยนต์และอากาศจ่าย: ขับเคลื่อนด้วยเครื่องยนต์ดีเซล Yuchai 78 กิโลวัตต์ (รุ่น YCD4T22T-105A) จับคู่กับความต้องการอากาศ 9-15 m³/นาทีและความดันสูงถึง 1.6MPa เหมาะสำหรับการขุดเจาะ DTH ขนาดกลาง
>> หน่วยขุดเจาะและการหมุน: ส่งแรงบิดสูงสุด 2400 N · M และความเร็วหมุน 0-150 รอบต่อนาที ออกแบบมาสำหรับค้อนทั้ง 3 "และ 4" ระบบทำให้มั่นใจได้ว่าการขุดเจาะที่ราบรื่นและเชื่อถือได้ในเส้นผ่านศูนย์กลางรูจากφ90-152มม.
>> กลไกการให้อาหาร: อาหารกระบอกสูบน้ำมันที่มีจังหวะ 3340 มม. และแรงขับ 15KN ให้การเจาะที่มั่นคงในขณะที่แรงยก 25KN ช่วยเพิ่มประสิทธิภาพการจัดการกับก้าน การออกแบบฟีดขนาดกะทัดรัดรองรับการเปลี่ยนตำแหน่งอย่างรวดเร็วในพื้นที่ที่แน่น
>> การเคลื่อนย้ายและโครงสร้าง: เฟรมขนาดกะทัดรัดน้ำหนักรวม 4636kg และการกวาดล้างพื้นดิน 450 มม. ทำให้มั่นใจได้ว่าประสิทธิภาพการทำงานนอกถนนที่ยอดเยี่ยม แชสซีที่ติดตั้งบนตัวรวบรวมข้อมูลช่วยให้การปีนขึ้นไป 35 °ทำให้เหมาะสำหรับการยึดลาดชันและสภาพที่ขรุขระ
>> แอปพลิเคชัน
กำแพงลาดชันและกำแพงยึด:
แชสซีตัวรวบรวมข้อมูล, 35 ° gradeability และการกวาดล้างพื้นดิน 450 มม. ทำให้ JC710 เป็นนักแสดงที่แข็งแกร่งบนพื้นผิวที่สูงชันหรือไม่สม่ำเสมอ
Urban Foundation & Micropile Work:
ขนาดกะทัดรัด (เพียง 4.6 ตัน) และเครื่องยนต์ 78 กิโลวัตต์ให้การขึ้นรูปหลุมที่มีประสิทธิภาพในสถานที่ก่อสร้างที่แน่นหนาโรงจอดรถใต้ดินหรือโครงการติดตั้งเพิ่มเติมอาคาร
บ่อความร้อนใต้พิภพและที่อยู่อาศัยตื้น:
ความสามารถของแท่นขุดเจาะในการจัดการทั้ง 3 "และ 4" ค้อนและเครื่องอัดอากาศจาก 9–15 m³/นาทีทำให้เหมาะสำหรับการเจาะปั๊มความร้อนต่ำและปล่อยต่ำในพื้นที่ที่มีประชากร
>> คำถามที่พบบ่อย
Q1: ความลึกและเส้นผ่านศูนย์กลางการขุดเจาะสูงสุดของ JC710 คืออะไร?
A1: JC710 สามารถเจาะลึกถึง 30 เมตรด้วยเส้นผ่านศูนย์กลางหลุมเจาะตั้งแต่φ90ถึง 152 มม. เข้ากันได้กับค้อนทั้ง 3 "และ 4"
Q2: JC710 เหมาะสำหรับภูมิประเทศที่ลาดชันหรือเป็นภูเขาหรือไม่?
A2: ใช่ ด้วยความสามารถในการปีนขึ้นไป 35 °แชสซีตัวรวบรวมข้อมูลและการกวาดล้างพื้นดิน 450 มม. JC710 ทำงานได้ดีในพื้นที่ทำงานที่ทนทานหรือมีแนวโน้ม
Q3: เครื่องอัดอากาศแบบใดที่จำเป็นสำหรับ JC710?
A3: แท่นขุดเจาะทำงานร่วมกับคอมเพรสเซอร์ที่จัดหา 9–15 m³/นาทีที่ 0.8–1.6 MPa ซึ่งรองรับการใช้งาน DTH แรงดันต่ำถึงปานกลาง
Q4: JC710 ขนส่งและดำเนินการในเขตเมืองอย่างไร?
A4: ชั่งน้ำหนักเพียง 4636 กิโลกรัมและวัด 5550 × 2050 × 2600 มม. JC710 มีขนาดกะทัดรัดพอสำหรับการขนส่งคอนเทนเนอร์และถนนในเมืองแคบ
Q5: JC710 สามารถใช้สำหรับการขุดเจาะความร้อนใต้พิภพได้หรือไม่?
A5: แน่นอน JC710 เหมาะอย่างยิ่งสำหรับการขุดเจาะความร้อนใต้พิภพตื้นนำเสนอการทำงานที่เงียบสงบและประหยัดเชื้อเพลิงด้วยเครื่องยนต์ยิว 78 กิโลวัตต์
