รายละเอียดสินค้า:
|
| แบบ: | KD251 | ความลึก: | 150-200 ม |
|---|---|---|---|
| ขนาดรูเจาะ: | 46mm | ขนาดแท่งสว่าน: | 42/43 มม |
| แรงบิดสูงสุด: | > 120NM | ความเร็วการหมุนสูงสุด: | ≥2000รอบต่อนาที |
| แรงฟีด: | 18kN | ดึงกลับมาความจุ: | 18kN |
| ใบสมัคร: | การสำรวจแร่แร่และธรณีวิทยา | ||
| แสงสูง: | เครื่องขุดเจาะแบบไฮดรอลิก,hydraulic core drilling rig |
||

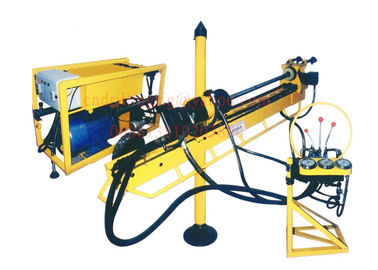

KD251 แท่นขุดเจาะแกนไฮดรอลิกใต้ดินสำหรับการขุดเจาะแกนสำรวจแร่ / แร่ / ธรณีวิทยา
ใบสมัคร
การออกแบบขนาดเล็กกะทัดรัดของแท่นขุดเจาะแกนกลาง KD ซีรีส์สำหรับพื้นที่แคบทำให้เหมาะอย่างยิ่งสำหรับการใช้งานในอุโมงค์แคบหรือในแกลเลอรีการติดตั้งที่รวดเร็วและง่ายดายการจัดการแกนยานยนต์ของแท่นขุดเจาะ KD ซีรีส์แกนที่ยึดแกนบานพับและหน่วยหมุนหมายถึงการเจาะที่ยืดหยุ่นและมีประสิทธิภาพ
ลักษณะเฉพาะ
1. โครงสร้างแยกจากกันมีขนาดเล็กน้ำหนักเบามีความยืดหยุ่นในการเคลื่อนไหวและสะดวกในการใช้งาน
2. ปั๊มไฮดรอลิกขับเคลื่อนด้วยมอเตอร์ไฟฟ้าที่ป้องกันการระเบิดผ่านระบบปฏิบัติการจากนั้นปั๊มไฮดรอลิกจะบังคับใช้มอเตอร์ไฮดรอลิกเพื่อให้หัวเจาะหมุนและในเวลาเดียวกันการเคลื่อนที่ของหัวเจาะจะรับรู้ได้จากกระบอกสูบน้ำมันและโซ่สองเท่า กลไก.
3. หัวจับไฮดรอลิกสามารถตอบสนองการทำงานของห่วงและการป้องกันการปิดเครื่อง
4. ฟังก์ชั่นเลื่อนและขยายและหดของเสาทำให้สะดวกในการที่ด้านล่างของเสาจะสัมผัสพื้นหรือแท่นดังนั้นแท่นขุดเจาะจะมีเสถียรภาพมากขึ้น
5. แขนและเสาที่แกว่งสามารถทำการเคลื่อนไหวแบบ luffing ซึ่งเป็นไปตามคำขอของการเจาะหลายมุม
6. ช่วงของความเร็วในการหมุนแกนกว้างและแรงบิดมีขนาดใหญ่
แท่นขุดเจาะหลักใต้ดินแบบไฮดรอลิกทั้งหมดประกอบด้วยหน่วยกำลังตัวเครื่องแผงควบคุมหน่วยหมุนตัวยึดแท่งและปั๊มโคลน
ข้อมูลจำเพาะ
| คำอธิบาย | KD251 | KD252 | KD559 | KD90 |
| ความลึก (ม.) | สูงสุด 200/150 | สูงสุด 210/270 | สูงสุด 180/220 | สูงสุด 180/300/400 |
| ขนาดรูเจาะ | 46/46 | 46/46 | 75/59 | 95/75/59 |
| ขนาดแท่งสว่าน | 42/43 | 42/43 | 71 / 55.5 | 89/71 / 55.5 |
| วัสดุก้าน | เหล็ก / Al | เหล็ก / Al | เหล็ก | เหล็ก |
| แรงบิดสูงสุด (Nm) | > 120 | > 150 | > 200 | > 250 |
| ความเร็วสูงสุด (รอบต่อนาที) | ≥2000 | ≥ 2200 | ≥1800 | ≥1500 |
| แรงป้อน (kn) | > 18 | > 18 | > 24 | > 45 |
| ความยาวฟีด | > 18 | > 18 | > 24 | > 45 |

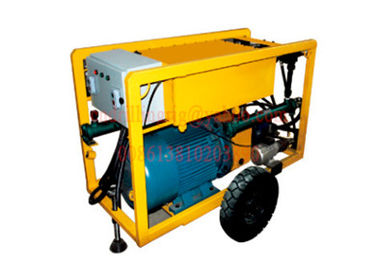

หน่วยพลังงาน
ชุดจ่ายไฟติดตั้งอยู่บนโครงล้อเคลื่อนย้ายได้ง่ายและสามารถทิ้งระยะห่างกับตัวเครื่องได้เมื่อทำงานหน่วยกำลังมีมอเตอร์ไฟฟ้ากำลังสูงกล่องเกียร์ปั๊มไฮดรอลิกคู่ (ปั๊มไฮดรอลิกหลัก ดำน้ำหัวหมุนและปั๊มไฮดรอลิกย่อยขับเคลื่อนกระบอกฟีด), ถังน้ำมันไฮดรอลิก, ตัวกรอง, ปั๊มจับ, กล่องควบคุมไฟฟ้าและอื่น ๆ
| รุ่น | ปริมาตร (L * W * H) มม | น้ำหนัก (กิโลกรัม) | ||
| KD251 | 1300 * 940 * 1050 | 550 | ||
| KD252 | 1550 * 1100 * 1210 | 765 | ||
| KD559 | 1550 * 1100 * 1210 | 800 | ||
| KD90 | 1550 * 1100 * 1210 | 800 | ||
ตัวหลัก
ตัวเครื่องหลักประกอบด้วยโครงฟีดหัวหมุนตัวยึดก้านคอลัมน์กระบอกสูบอำนวยความสะดวกในการแยกชิ้นส่วนและถอดชิ้นส่วนสามารถเจาะรู 0-360 องศาในอุโมงค์ทีละคอลัมน์
| รุ่น | ปริมาตร (L * W * H) มม | Colume (S * H) มม | น้ำหนัก (กิโลกรัม) | |
| KD251 | 1630 * 300 * 500 | 95 * 2500-3200 | 300 | |
| KD252 | 2370 * 300 * 500 | 95 * 2500-3500 | 380 | |
| KD559 | 2370 * 300 * 500 | 95 * 2500-3500 | 380 | |
| KD90 | 2380 * 310 * 500 | 95 * 2500-3500 | 390 | |
แผงควบคุม
แผงควบคุมนั้นเรียบง่าย แต่มีสิ่งอำนวยความสะดวกผู้ปฏิบัติงานเพียงแค่ดันหรือดึงก้านควบคุมเท่านั้นที่สามารถทำงานได้ทั้งหมดมันสามารถป้อนอัตโนมัติแรงป้อนและความเร็วที่ควบคุมได้ง่ายตัวยึดหัวจับและก้านและทำงานในเวลาเดียวกันซึ่งทำให้การเจาะ แท่นขุดเจาะสามารถโหลดและถอดแกนสว่านในเวลาเดียวกันแผงหน้าปัดแสดงความดันของระบบแรงป้อนและแรงดันน้ำล้างเพิ่มประสิทธิภาพในการทำงานอย่างมาก

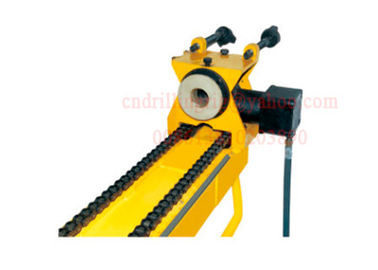

หัวโรตารี่
เส้นผ่านศูนย์กลางด้านในของแกนหมุนหัวหมุนคือ 58 มม. การเปลี่ยนขากรรไกรของหัวจับไฮดรอลิกช่วยให้สามารถปรับเข้ากับแท่งขนาดต่างๆได้อย่างรวดเร็วความเร็วของแกนหมุนจะปรับโดยอัตโนมัติโดยมอเตอร์ไฮดรอลิกสามารถเข้าถึงความเร็วในการหมุนต่ำและแรงบิดสูงเมื่อใช้อัตราส่วนการส่ง 1: 2.5
ผู้ถือคัน
การย่างของที่ยึดแท่งจะซิงโครไนซ์กับหัวจับไฮดรอลิกมันจับแบบกลไก แต่เปิดในระบบไฮดรอลิกข้อได้เปรียบหลักของการออกแบบนี้คือตัวยึดก้านจะไม่คลายการยึดเกาะกับสายการขุดเจาะแม้ว่าความดันน้ำมันจะลดลงอย่างไม่มีวันสิ้นสุด และรับประกันความปลอดภัยในการขุดเจาะ
ปั๊มโคลน
ปั๊มโคลนอุปกรณ์เสริมสำหรับแท่นขุดเจาะ KD251 และ KD252 ใช้เพื่อลำเลียงของเหลวที่ล้างออกเมื่อเจาะรูตื้น ๆ โดยใช้ดอกเจาะเพชรเหล็กหรือคาร์ไบด์ของเหลวที่สามารถพกพาได้ ได้แก่ น้ำสะอาดอิมัลชันและน้ำสารละลายเป็นต้น BWJ- ปั๊มโคลน 80A ที่ใช้กับ KD251, KD252 เป็นปั๊มลูกสูบแบบลูกสูบแนวนอน, ฟังก์ชั่นเดียว, สามสูบสามารถรับระดับการไหลที่แตกต่างกันได้สามระดับโดยใช้อุปกรณ์ speedchnage ลักษณะปั๊มโคลนประเภทนี้มีโครงสร้างที่เรียบง่ายน้ำหนักเบาขนาดเล็กบำรุงรักษาง่าย และการดำเนินการ
ในโครงการ
บริการ
ในระบบบริการหลังการขายของเราเราสร้างระบบควบคุมที่สมบูรณ์แบบอย่างเคร่งครัดตามมาตรฐาน ISO-9000 ในระบบนี้วันที่เทคโนโลยีและวิธีการแก้ปัญหาและมาตรการป้องกันจะถูกจัดเตรียมไว้ในโครงการบำรุงรักษาใด ๆ อะไหล่ทั้งหมดจะถูกใช้ในใหม่ ผลิตภัณฑ์ OEM พร้อมคำแนะนำในการติดตั้งรายการบรรจุภัณฑ์คำแนะนำของผู้ผลิตคุณสมบัติและใบรับรองการรับประกัน
เราให้บริการ "อุปกรณ์เดียวและเคสเดียวบริการไม่รู้จบกล่าวคือบริการหลังการขายเริ่มตั้งแต่การยืนยันการสั่งซื้อจนถึงอายุการใช้งานของอุปกรณ์
