| ชื่อแบรนด์: | JCDRILL |
| เลขรุ่น: | เจเคดีซีรีส์ |
| MOQ: | 1 ชุด |
| ราคา: | สามารถต่อรองได้ |
| เงื่อนไขการจ่ายเงิน: | L/C, T/T, D/A, D/P, Western Union |
| ความสามารถในการจําหน่าย: | 20 ชุดต่อเดือน |

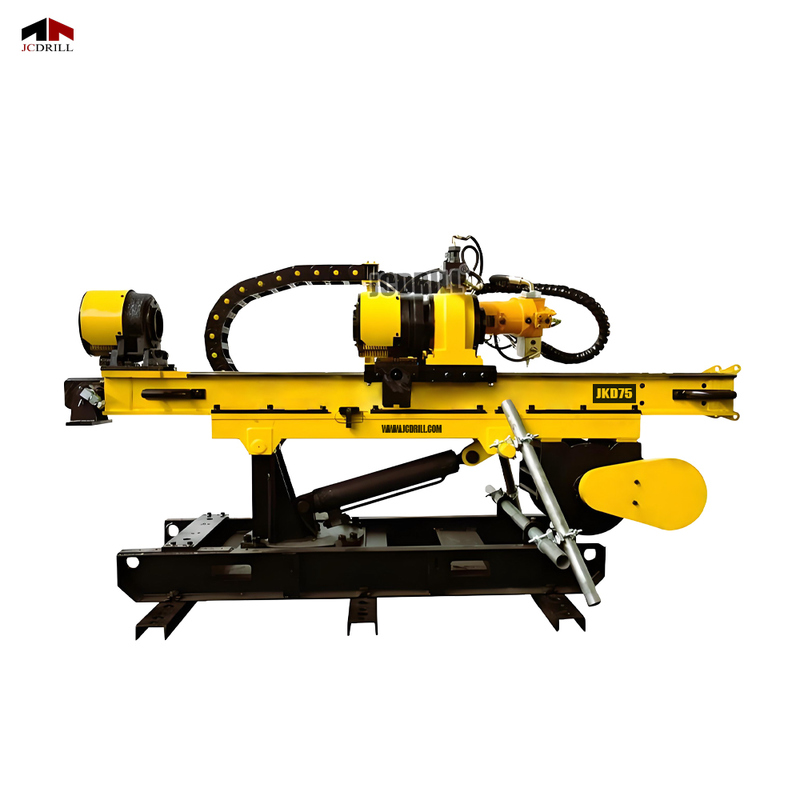

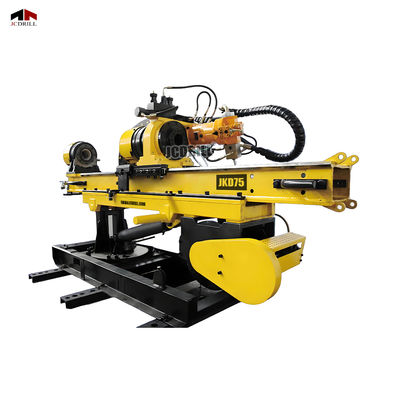

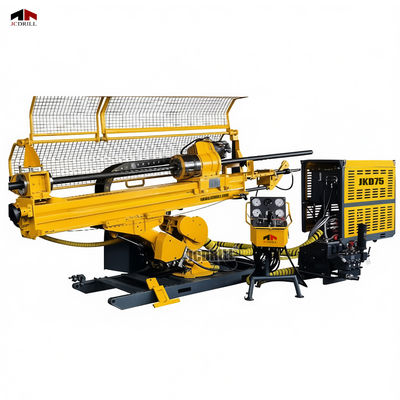

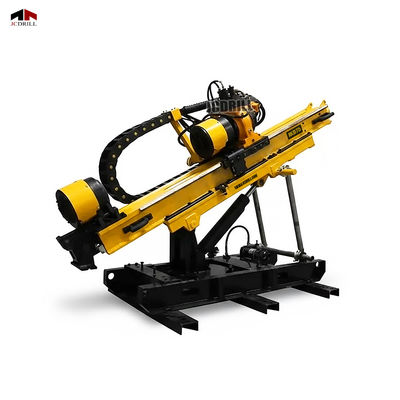

แท่นขุดเจาะแกนอุโมงค์ซีรีส์ JKD มีลักษณะของการก่อสร้างการขุดเจาะที่ครอบคลุมในทุกสาขา ทุกทิศทาง และทุกมุม และเหมาะสำหรับวัตถุประสงค์ต่าง ๆ เช่น การเจาะพื้นผิว การเจาะอุโมงค์ การก่อสร้างอุโมงค์ และการทำนายขั้นสูง
แท่นขุดเจาะซีรีส์ JKD ใช้เทคโนโลยีการควบคุมอัจฉริยะขั้นสูงระดับสากล ซึ่งสามารถขยายการใช้งานได้หลากหลาย เช่น ประสิทธิภาพการใช้พลังงานและการควบคุมความปลอดภัย การจัดการระบบอัตโนมัติ ฯลฯ สามารถเลือกหน่วยพลังงานไฟฟ้าหรือดีเซลได้ตามความต้องการที่แตกต่างกัน (กลุ่มเดียวหรือการแปลง หลายกลุ่ม) ระบบกำหนดตำแหน่งอัตโนมัติแบบไฮดรอลิก ปรับท่าทางการเจาะได้อย่างรวดเร็วและแม่นยำ ทำให้สามารถเจาะได้ 360 องศาได้อย่างง่ายดาย การออกแบบที่ปรับให้เหมาะสม โครงสร้างที่ชาญฉลาด รูปแบบที่กะทัดรัด ความสามารถในการปรับตัวสูงสุดในพื้นที่ทำงานที่แคบ สะดวกสำหรับการก่อสร้าง เทคโนโลยีการผลิตขั้นสูง การผลิตที่ยอดเยี่ยม และประสิทธิภาพที่โดดเด่น
หัวจ่ายกำลังได้รับการออกแบบแบบคลาสสิก โดยมีหัวจับทะลุรูและหน่วยหมุนเป็นโครงสร้างทั้งหมด ทำให้มั่นใจได้ถึงการทำงานและความน่าเชื่อถือของแท่นขุดเจาะอย่างเต็มที่ ระบบส่งกำลังเกียร์และกลไกความเร็วแปรผันพร้อมปรับความเร็วได้อย่างต่อเนื่อง หัวจ่ายกำลังติดตั้งระบบหล่อลื่นอิสระเพื่อให้แน่ใจว่ามีการหล่อลื่นเพียงพอและปรับปรุงอายุการใช้งานของส่วนประกอบ
| พารามิเตอร์ทางเทคนิค | JKD45 | JKD55 | JKD75 | JKD90 |
|---|---|---|---|---|
| เส้นผ่านศูนย์กลางรู | ดี | ฮ | คุณ | ดี | ฮ | คุณ | ดี | ฮ | คุณ | ดี | ฮ | คุณ |
| 95(กองบัญชาการ) | 350ม. | 300ม. | 200ม | 450ม. | 400ม. | 200ม | 600ม. | 500ม. | 200ม | |
| 75(เอ็นคิว) | 400ม. | 300ม. | 150ม | 500ม. | 400ม. | 200ม | 700ม. | 500ม. | 300ม | 1,000ม. | 600ม. | 300ม |
| 59(บีคิว) | 450ม. | 350ม. | 200ม | 700ม. | 550ม. | 350ม | 900ม. | 650ม. | 400ม | 1200ม. | 800ม. | 400ม |
| 46(เอคิว) | 500ม. | 400ม. | 300ม | -- | -- | -- | -- | -- | -- | -- | -- | -- |
| ระบบไฟฟ้า | ||||
| กำลังไฟพิกัด | 45กิโลวัตต์ | 55กิโลวัตต์ | 75กิโลวัตต์ | 90กิโลวัตต์ |
| การไหลสูงสุดของปั๊มหลัก | 100 ลิตร/นาที | 100 ลิตร/นาที | 140 ลิตร/นาที | 140 ลิตร/นาที |
| แรงดันสูงสุดของปั๊มหลัก | 20เมกะปาสคาล | 45MPa | 25MPa | 30เมกะปาสคาล |
| หัวหมุน | ||||
| สูงสุด ความเร็วในการหมุน | 1,000 รอบต่อนาที | 1,000 รอบต่อนาที | 1,000 รอบต่อนาที | 1,000 รอบต่อนาที |
| แรงบิดสูงสุด | 660 นิวตันเมตร | 700 นิวตันเมตร | 1,000 นิวตันเมตร | 1300 นิวตันเมตร |
| เสากระโดง | ||||
| ความยาวฟีด | 1600มม | 1600มม | 1600มม | 1600มม |
| ความจุแบบกดลง | 65KN | 65KN | 65KN | 65KN |
| ดึงความจุกลับ | 65KN | 90KN | 120KN | 120KN |
| ความเร็วในการป้อน | 0.5 ม./วินาที | 0.5 ม./วินาที | 0.5 ม./วินาที | 0.5 ม./วินาที |
| แคลมป์ไฮดรอลิก | ||||
| ผ่านรู | 97มม | 97มม | 97มม | 97มม |
| แรงยึดตามแนวแกน | 90KN | 90KN | 90KN | 110KN |
| กว้านเชือก | ||||
| ความจุเชือก (ม.) | 25 | 25 | 25 | 25 |
| เส้นผ่านศูนย์กลางของเชือกลวด | φ6มม | φ6มม | φ6มม | φ6มม |
| ความแตกต่างของแรงกดดันในการทำงาน | 10เมกะปาสคาล | 10เมกะปาสคาล | 10เมกะปาสคาล | 15MPa |
| แรงดันเปิดเบรก | 2.5-2.8MPa | 2.5-2.8MPa | 2.5-2.8MPa | 2.5-2.8MPa |
| การไหลสูงสุด | 80 ลิตร/นาที | 80 ลิตร/นาที | 80 ลิตร/นาที | 140 ลิตร/นาที |
| รุ่นมอเตอร์ | R2K-80 | R2K-80 | R2K-80 | HMT315 |
| น้ำหนัก | ||||
| น้ำหนักโดยรวม | 2100กก | 2300กก | 2370กก | 2,750กก |
ระบบควบคุมไฮดรอลิกอัจฉริยะ การทำงานของส่วนประกอบเพื่อให้เกิดการควบคุมลอจิก ระบบไฮดรอลิกนำร่องพร้อมการควบคุมอุปกรณ์ที่แม่นยำและยืดหยุ่น เป็นเรื่องง่ายและฟรี สะดวกสบายและปลอดภัย โหลดระบบไฮดรอลิกแปรผันที่ละเอียดอ่อน ค่าสัมประสิทธิ์ประสิทธิภาพพลังงานสูง การกระจายพลังงานที่สมดุลและเสถียร ส่วนประกอบไฮดรอลิกที่สั่งทำพิเศษของแบรนด์ชั้นนำระดับโลกมีประสิทธิภาพที่ยอดเยี่ยมและความน่าเชื่อถือสูง
มอเตอร์ไฟฟ้ามาพร้อมกับปั๊มดิสเพลสเมนต์แบบแปรผันคู่ ถังน้ำมันขนาด 230 ลิตร รวมถึงตัวกรองน้ำมันแบบดูดและส่งคืน น้ำมันไฮดรอลิกถูกระบายความร้อนโดยใช้เครื่องทำความเย็นแบบระบายความร้อนด้วยน้ำและติดตั้งปั๊มเชื้อเพลิงไฟฟ้าด้วย ด้วยระดับการป้องกัน IP66 จึงเหมาะสำหรับสภาพแวดล้อมการทำงานที่รุนแรงซึ่งมีอุณหภูมิสูง ความชื้นสูง และมีการกัดกร่อนสูง ปั๊มหลัก Danfoss และปั๊มเสริม ระบบไฮดรอลิกแบบแปรผัน การควบคุมการตรวจจับโหลด
ทำจากเหล็กโลหะผสมที่มีความแข็งแรงสูงหรือเหล็กคาร์บอนคุณภาพสูงที่เชื่อมเข้าด้วยกัน โครงสร้างนี้ได้รับการปรับให้เหมาะสมทางกลไก พร้อมการรองรับที่มั่นคงและความสามารถในการรับน้ำหนักที่แข็งแกร่ง พื้นผิวที่เชื่อมต่อกันระหว่างฉากยึดและตัวเลื่อนได้รับการประมวลผลอย่างแม่นยำ พร้อมการนำทางที่แม่นยำเพื่อให้มั่นใจในคุณภาพของการเจาะ ความสามารถในการปรับตัวที่หลากหลาย การปรับตัวที่ยืดหยุ่นกับสภาพการทำงานที่ซับซ้อน ปลอดภัยและเชื่อถือได้ ปรับให้เข้ากับสภาพแวดล้อมที่รุนแรงได้ ติดตั้งและบำรุงรักษาง่าย ประสิทธิภาพการทำงานสูง
การออกแบบหัวจับแบบเจาะรู โครงสร้างกะทัดรัด การผลิตตามสั่งในแคนาดา ความสามารถในการทะลุผ่านรู HQ, การหนีบเชิงกล, การเปิดการควบคุมด้วยไฮดรอลิก, การทำงานที่มั่นคง, ยืดหยุ่นและแม่นยำ มีการนำโหมดการเชื่อมต่อภายนอกที่เป็นเอกลักษณ์มาใช้เพื่อเชื่อมต่อกับหัวจ่ายไฟ ซึ่งสะดวกในการถอดแยกชิ้นส่วนและบำรุงรักษาอย่างรวดเร็ว
กริปเปอร์ก้านเจาะแบบปิดตามปกติใช้การหนีบสปริงแม่พิมพ์และการเปิดไฮดรอลิก เมื่อระบบไฮดรอลิกสูญเสียแรงดัน ระบบจะปิดอย่างรวดเร็วและอัตโนมัติ โดยยึดแกนสว่านได้อย่างปลอดภัยและเชื่อถือได้ ระบบอัตโนมัติระดับสูง ประสิทธิภาพการดำเนินงานที่โดดเด่น สามารถเชื่อมโยงกับระบบควบคุมหลักของสว่านเพื่อให้เกิดการควบคุมการจับยึดและการปล่อยอัตโนมัติ คำแนะนำที่แม่นยำเพื่อรับประกันคุณภาพการเจาะ
